Technische Daten

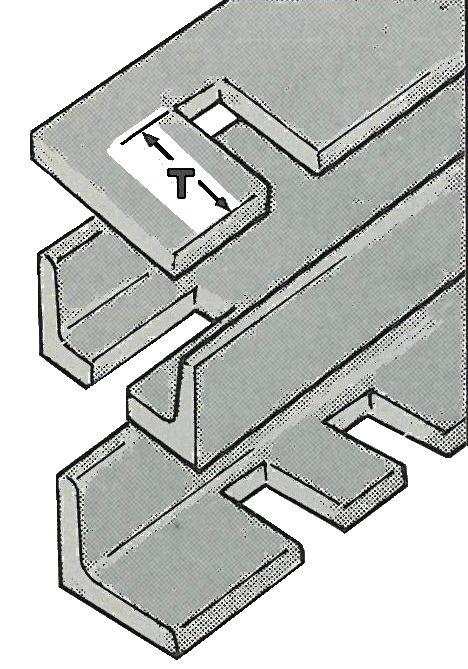

| Modell | max. Ausklinktiefe T | |
| Peddicat No. 1 | 50 mm | |
| Peddiworker No. 1 | 70 mm | |
| Peddimax No. 1 | 85 mm |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

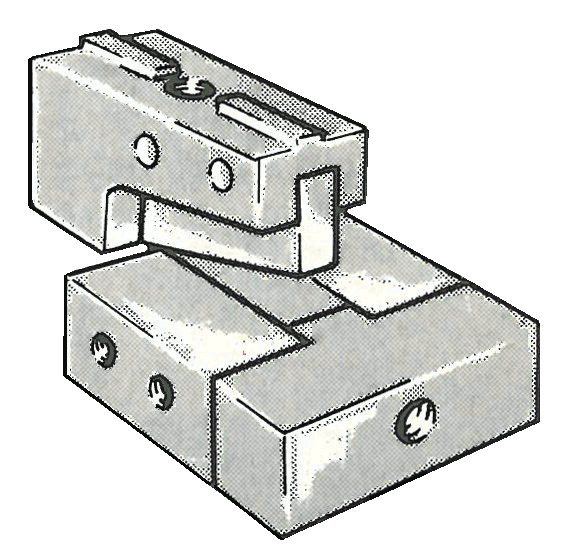

- Schlitz-Ausklinkwerkzeug, rechteckig
- 20 mm breit × 60 mm tief
- komplett
- Artikel-Nr. P-40900 6 9003 00

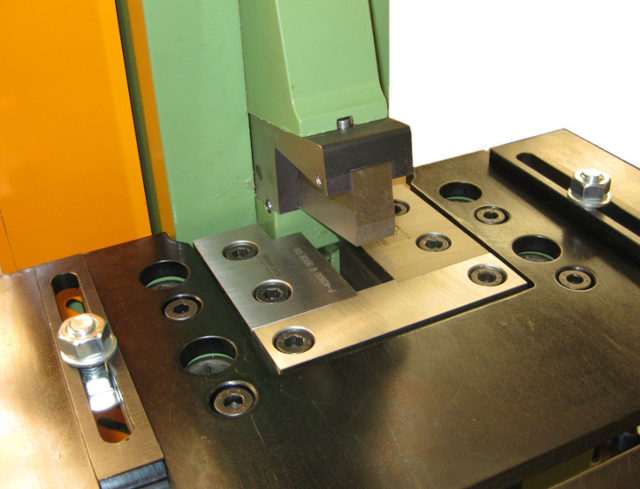

Foto: Modell Peddiworker No. 1 mit
Einsatzgebiete im Stahlbau
Das Schlitz-Ausklinkwerkzeug trennt rechteckige Schlitze und Ausklinkungen aus Blechen und Profilen, statt nur runde Löcher zu stanzen. Damit lassen sich Steckschlitze, Aussparungen und Ausklinkungen für ineinandergreifende Verbindungen sauber einbringen. Eingesetzt wird es überall dort, wo Bauteile gesteckt, durchgeführt oder formschlüssig gefügt werden.
Typische Anwendungen
- Steckschlitze für Laschen-, Steck- und Schlitz-Steg-Verbindungen
- Ausklinken von Steg oder Flansch für Profilanschlüsse
- Aussparungen für durchgeführte Bleche, Knotenbleche und Streben
- rechteckige Durchbrüche für Kabel-, Leitungs- oder Bolzendurchführungen
- Anarbeitung formschlüssiger Steckverbindungen im Vorrichtungs- und Rahmenbau
Für welche Betriebe
Eingesetzt in Stahlbau, Metallbau, Schlosserei und Apparatebau, wo Schlitze und Ausklinkungen für Steckverbindungen gefertigt werden.
Häufige Fragen
Worin unterscheidet sich Ausklinken vom Lochen?
Beim Lochen entsteht ein meist rundes Durchgangsloch, beim Ausklinken wird gezielt ein rechteckiger oder geformter Bereich aus dem Bauteilrand oder der Fläche getrennt. Schlitze und Ausklinkungen dienen vor allem Steck- und Anschlussverbindungen statt Schraublöchern.
Wofür werden geschlitzte Ausklinkungen im Stahlbau gebraucht?
Schlitze und Ausklinkungen ermöglichen formschlüssige Steckverbindungen, das Durchführen von Blechen und Stegen sowie das Anpassen von Profilen an Anschlussstellen. Sie ersparen aufwendiges manuelles Trennen und Nacharbeiten am Werkstück.
