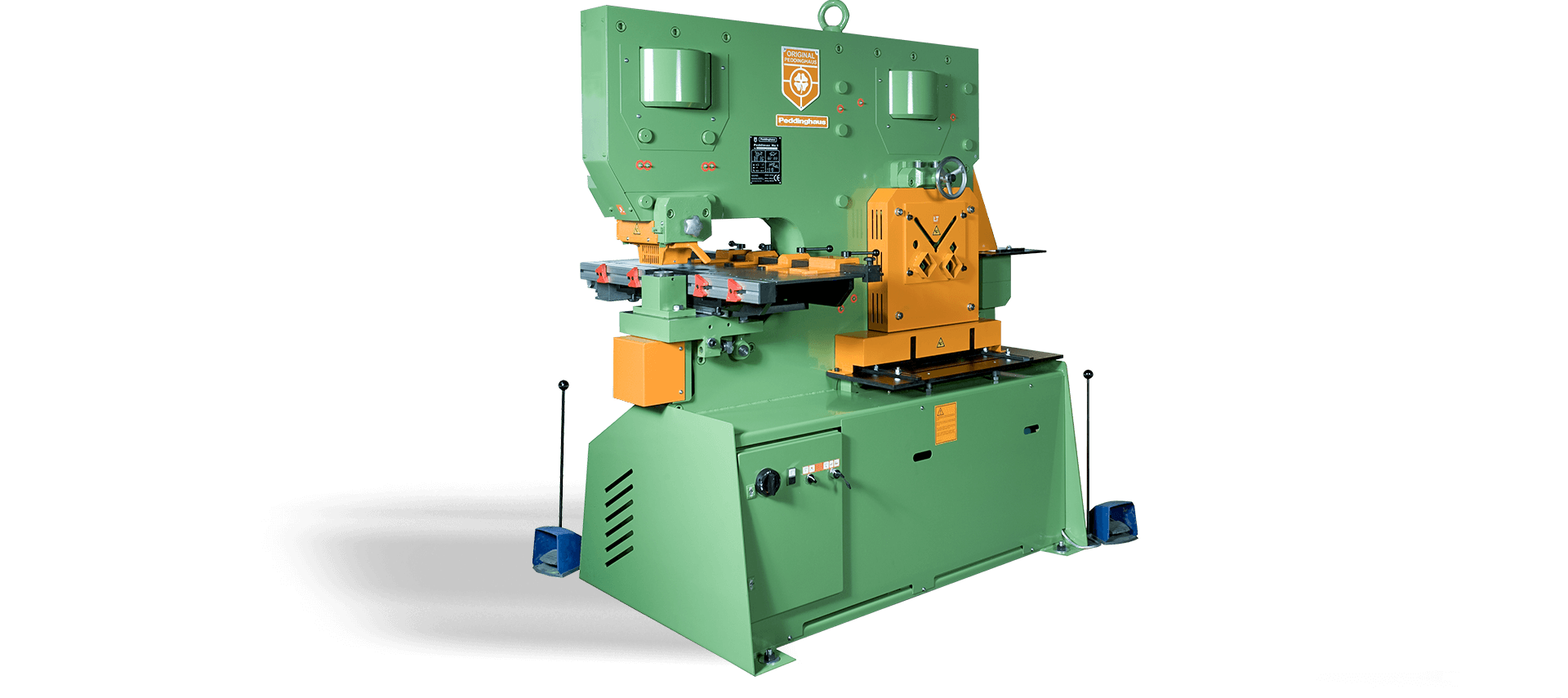

kombinierte Profilstahlschere Peddimax No 1

Original-Peddinghauskombinierte Profilstahlschere mit Lochstanze und Ausklinker

Peddimax No. 1

1250 kN

bis mm 500 × 20300 × 22 L-Stahl, 45°-Schnitt bis mm 100 × 12 Messerschnittlänge mm 510 Arbeitshöhe mm 720

max. mm2 3500 Hub, stufenlos einstellbar mm 10 - 50

schert mit Standardmessern 90°:

L-Stahl, 90°-Schnitt bis mm 150 × 12 Rundstahl mm 50 + 25 Vierkantstahl mm 50 + 30

schert mitSondermessern:

U-Stahl, 90°-Schnitt bis mm 200 Doppel-T-Stahl, 90°-Schnitt bis mm 200 Arbeitshöhe(Mitte Messerkreuz) mm 1155

Bleche bis mm 13 L-Stahl bis mm 90 × 10 U-Stahl, im Flansch mm 80 - 160 Doppel-T-Stahl, im Flansch mm 80 - 160 Klinkbreite mm 65 Klinktiefe mm 85 mit Dreikant-Ausklinker 90°: Bleche bis mm 13 L-Stahl bis mm 70 × 10 U-Stahl, im Flansch mm 80 - 160 Doppel-T-Stahl, im Flansch mm 80 - 160 Klinktiefe mm 65 Arbeitshöhe mm 1100

kN 1250 Hub, stufenlos einstellbar mm 10-50 Hubzahl der Lochstanze,-20 mm min-1 29 Stanzausladung mm 510 Arbeitshöhe mm 1100 locht mitNormal-Stanzvorrichtung mit Stanzentisch bis mm Ø 39 in 24 mit Universal-Stanzsattel bis mm Ø 32 in 24 U-Stahl, im Flansch mm 100 - 380 Doppel-T-Stahl, im Flansch mm 100 - 340 U-Stahl, im Steg mm 100 - 400 Doppel-T-Stahl, im Steg mm 100 - 500 locht mitSonder-Stanzvorrichtung • SV 58 / 65 bis mm Ø 58 in 15 bis mm Ø 65 in 14 • SV 90 bis mm Ø 90 in 10 Maschinendaten Nennleistung kW 11 Ölfüllung l 103 Nettogewicht, einschl. Öl ca. kg 2750 Maschinenmaße L×B× H cm 204×102×191 Artikel-Nr. 44600 Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.

Zubehör

Lieferumfang - Standard

• Flachstahlmesser, 520 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
• Materialauflagetisch mit Anschlagleisten an der Flachstahlschere
• Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl
• Stempel-Schnellwechsel-Vorrichtung bis 39 mm Ø, für blaue Serie oder mit Universal-Stanzsattel für Matrize Nr. 3
• Materialauflagetisch an der Lochstanze
• Abstreifer, höhenverstellbar und abschwenkbar, mit Wechselplatte

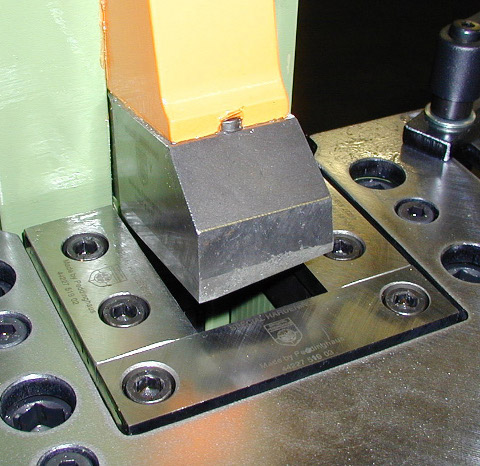

• Vierkant-Ausklinkvorrichtung
• Materialauflagetisch für die Ausklinkvorrichtung
• zwei Zweistufen-Fußtaster und elektrische Bedienelemente an der Stanze und am Ausklinker
• hydraulischer Niederdrucksucher für Fußtasterbetätigung
• Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
• Hydraulikaggregat, integriert
• Drehstrommotor, 400 Volt, 50 Hz

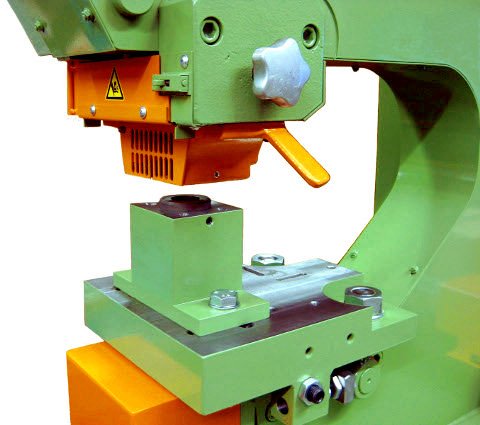

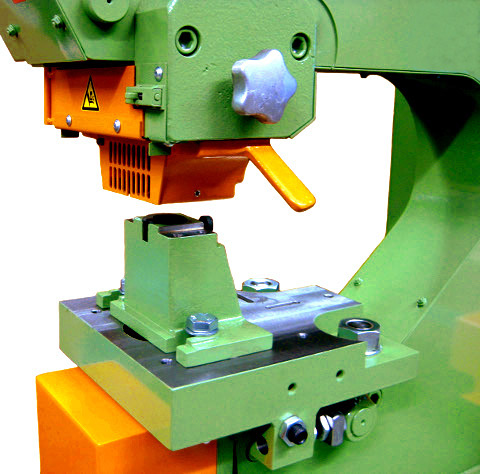

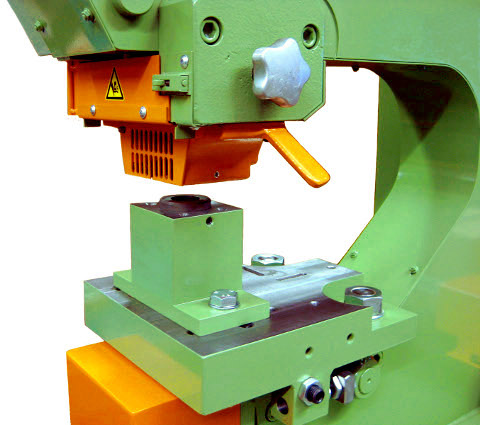

Stempel-Schnellwechselvorrichtung bis Ø 39 mm Version 333: mit zwei Matrizenhaltern und Stanzentisch

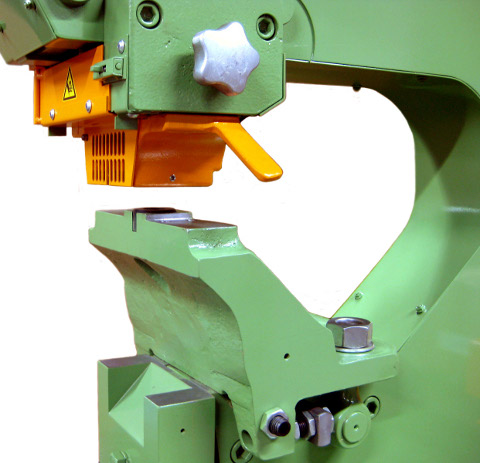

Stempel-SchnellwechselvorrichtungVersion 332: mit Universal-Stanzsattel bis Ø 32 mm
