Peddinghaus pons-knipmachine Peddimax No 1

Name: Peddinghaus pons-knipmachine Peddimax No 1
Brand: Peddinghaus

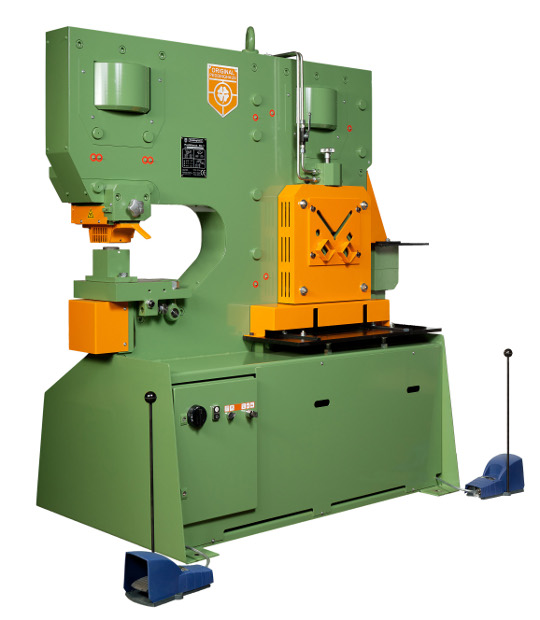

Peddinghaus gekombineerde pons-knipmachine Peddimax No 1

Original-Peddinghaus
gekombineerde pons-knipmachine
met uitkapgereedschap

Peddimax No. 1

Platstaalschaar
knipt plaatstaal vervormingsarm	tot mm	500 × 20; 300 × 22
L-staal, 45° l-flens	tot mm	100 × 12
Kniplengte van het mes	mm	510
Werkhoogte	mm	720

Profiel- Stafstaalschaar
knip-dwarsdoorsnede	max. mm²	3500
slag, traploos instelbaar	mm	10 - 50

met standaard messen 90°:
L-staal, 90°	tot mm	150 × 12
Rondstaal	mm	50 + 25
Vierkantstaal	mm	50 + 30

met speciale messen:
U-staal, 90°	tot mm	200
I-staal, 90°	tot mm	200

Werkhoogte - midden messenplaat	mm	1155

Uitkapper
met vierkant-uitkapper:
Plaatstaal	tot mm	13
L-staal	tot mm	90 × 10
U-staal, in de flens	mm	80 - 160
I-staal, in de flens	mm	80 - 160
Uitkapbreedte	mm	65
Uitkapdiepte	mm	85
met driekant-uitkapper 90°:
Plaatstaal	tot mm	13
L-staal	tot mm	70 × 10
U-staal, in de flens	mm	80 - 160
I-staal, in de flens	mm	80 - 160
Uitkapdiepte	mm	65

Werkhoogte	mm	1100

Ponsmachine
Ponsdruk	kN	1250
Slag, traploos instelbaar	mm	10-50
Slagen ponsmachine - 20 mm	min^-1	29
Uitlading ponsmachine	mm	510
Werkhoogte	mm	1100
Ponst met standaard ponsinrichting:
met ponstafel	mm	Ø 39 in 24
met universeel zadel	mm	Ø 32 in 24
U-staal in de flens	mm	100 - 380
I-staal in de flens	mm	100 - 340
U-staal in het lijf	mm	100 - 400
I-staal in het lijf	mm	100 - 500
Ponst met vergrote ponsinrichting
• SV 58 / 65	tot mm	Ø 58 in 15
	tot mm	Ø 65 in 14
• SV 90	tot mm	Ø 90 in 10

Machinegegevens
Vermogen	kW	11
Olievulling	l	103
Netto gewicht incl. olie	ca. kg	2750
Machine-afmetingen L × B × H	cm	204 × 102 × 191
Bestelnummer		44600

Alle kapaciteitsopgaven hebben betrekking op een materiaaltrekvastheid van 450 N/mm². Konstruktiewijzigingen voorbehouden.

Plaatstaalmessen, 520 mm lang, aan 4 zijden te gebruiken, ook voor hoekstaal 45°
Materiaaloplegtafel aan de scharkant, met aanslaglijsten
Profilstahlmessen tbv knippen van hoekstaal 90°, rond- en vierkantstaal
Stempel-snelwissel-inrichting tot 39 mm Ø, met ponstafel voor blauwe serie of met universeel zadel voor matrijs nr. 3
Abstroper, draaibaar en in hoogte verstelbaar, met verwisselbare platen
Vierkant-uitkapgereedschap
Materialoplegtafel aan de uitkapinrichting
2-Fasen-voetpedaal en elektrische bediening aan de pons- en uitkapzijde
Hydraulische onderdrukzoeker ponszijde in voetpedaal
Aansluiting voor bijvoorbeeld elektrische lengte-aanslag
Hydraulisch aggregaat, geïntegreerd
Draistroommotor, 400 Volt, 50 Hz
