Technische Daten
| Länge | 3 Meter | |
| manuell höhenverstellbar | von 500 - 1.250 mm | |
| Tragkraft | 500 kg | |
| Nettogewicht | 190 kg | |
| 510-3: | ||
| Rollgang mit | 5 Flachrollen, 3 V-Rollen | |
| Artikel-Nr. | 47116 001 00 00 | |
| 510-1 | ||
| Rollgang mit | 8 Flachrollen | |
| Artikel-Nr. | 47116 002 00 00 | |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Der stufenlos höhenverstellbare Rollgang ist verwendbar für die manuelle Materialzuführung an allen Arbeitsstellen der kombinierten Profilstahlscheren Peddibasic, Peddicat, Peddiworker, Peddimax, Peddimaster sowie für die Lochstanzen der Modellreihe Hydraulic und die Flachstahlschere FS 800
Einsatzgebiete im Stahlbau

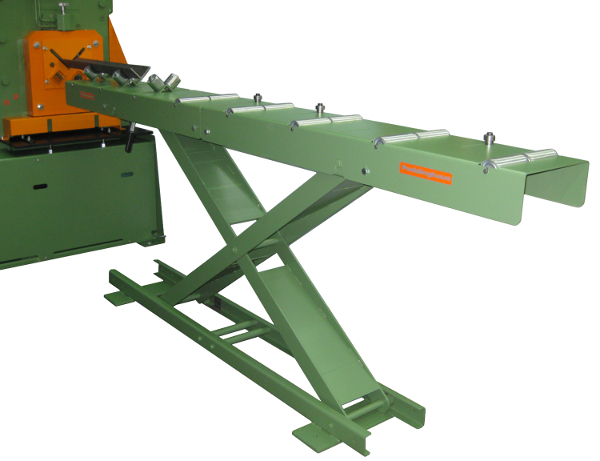

Der Peddinghaus Rollgang mit der Kenn-Nr. 510 ist eine Materialtransporteinrichtung, die langes Profil- und Stabmaterial rollend an die Maschine heran- und von ihr wegführt. Über die frei laufenden Rollen lassen sich schwere Stäbe mit geringem Kraftaufwand in Position schieben, sodass das Werkstück beim Anarbeiten sicher unterstützt bleibt.
Typische Anwendungen
- Zuführen von langem Profilstahl, Flachstahl und Stabmaterial zur Bearbeitungsstelle
- Abstützen überstehender Werkstücklängen während des Stanzens, Scherens oder Sägens
- Abtransport bearbeiteter Stäbe von der Maschine weg
- Verketten mehrerer Bearbeitungsstationen zu einem durchgehenden Materialfluss
- Reduzieren des manuellen Hebens beim Hantieren mit schweren, langen Profilen
Für welche Betriebe
Genutzt in Stahlbau, Metallbau und Stahlhandel zur Materialhandhabung an Loch-, Scher- und Sägemaschinen mit langen Werkstücken.
Häufige Fragen
Wofür wird ein Rollgang an der Maschine gebraucht?
Er trägt und führt langes Material, das sonst über den Maschinentisch hinausragt. So bleibt das Werkstück waagerecht abgestützt, lässt sich leichter ausrichten und positionieren, und der Bediener muss schwere Stäbe nicht von Hand halten.
Lässt sich der Rollgang mit einem Längenanschlag kombinieren?
Rollgänge bilden üblicherweise die Auflage- und Förderebene, auf der ein Längenanschlag das Werkstück auf Maß positioniert. So entsteht ein zusammenhängender Arbeitsplatz aus Zuführung, Auflage und Maßanschlag. Den passenden Anschlag wählen Sie nach Maschinentyp und Arbeitslänge.
