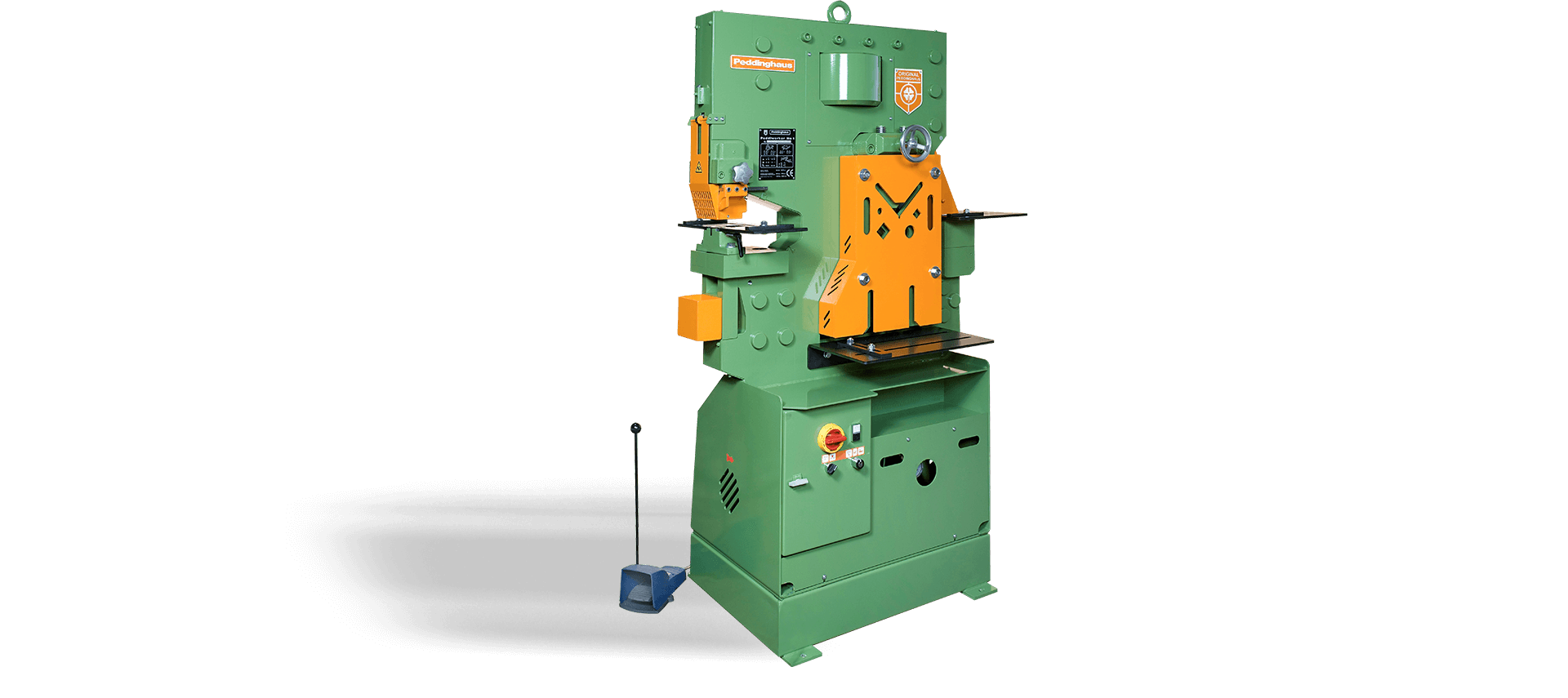

kombinierte Profilstahlschere Peddiworker No 1
kombinierte Profilstahlschere mit Lochstanze und Ausklinker
Technische Daten
Flachstahlschere
| schneidet Flachstahl verformungsarm | bis mm | 400 × 20 |
| L-Stahl, 45°-Schnitt | bis mm | 120 × 12 |
| Messerschnittlänge | mm | 425 |
| Arbeitshöhe | mm | 800 |
Profil- und Stabstahlschere
| Scherquerschnitt | max. mm² | 2320 |
| Hub, stufenlos einstellbar | mm | 10 - 42 |
| schert mit Standardmessern 90°: | ||
| L-Stahl, 90°-Schnitt | bis mm | 120 × 10 |
| Rundstahl | mm | 40 |
| Vierkantstahl | mm | 40 |
| schert mit Sondermessern: | ||
| U-Stahl, 90°-Schnitt | bis mm | 160 |
| Doppel-T-Stahl, 90°-Schnitt | bis mm | 160 |
| Arbeitshöhe (Mitte Messerkreuz) | mm | 1200 |
Ausklinker

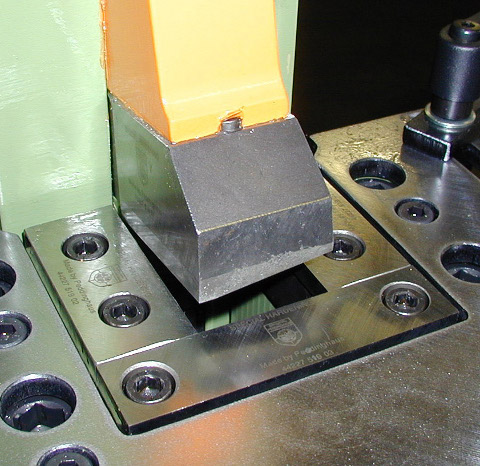

| mit Vierkant-Ausklinker: | ||
| Bleche | bis mm | 13 |
| L-Stahl | bis mm | 80 × 10 |
| U-Stahl, im Flansch | mm | 80 - 140 |
| Doppel-T-Stahl, im Flansch | mm | 80 - 160 |
| Klinkbreite | mm | 52 |
| Klinktiefe | mm | 70 |

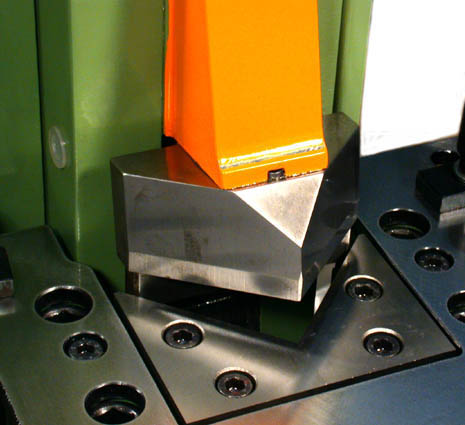

| mit Dreikant-Ausklinker 90°: | ||
| Bleche | bis mm | 13 |
| L-Stahl | bis mm | 65 × 10 |
| U-Stahl, im Flansch | mm | 80 - 140 |
| Doppel-T-Stahl, im Flansch | mm | 80 - 160 |
| Klinktiefe | mm | 55 |
| Arbeitshöhe | mm | 1176 |
Lochstanze
| Stanzkraft | kN | 900 |
| Hub, stufenlos einstellbar | mm | 10 - 42 |
| Hubzahl der Lochstanze, -20 mm | min⁻¹ | 26 |
| Stanzausladung | mm | 250 |
| Arbeitshöhe | mm | 1175 |
| locht mit Normal-Stanzvorrichtung | ||
| mit Stanzentisch | bis mm | Ø 31 in 22 |
| Langloch | bis mm | 22×31 in 20 |
| mit Universal-Stanzsattel | bis mm | Ø 31 in 15 |

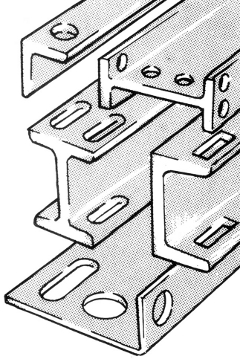

| U-Stahl, im Flansch | mm | 80 - 300 |
| Doppel-T-Stahl, im Flansch | mm | 80 - 320 |
| U-Stahl, im Steg | mm | 80 - 240 |
| Doppel-T-Stahl, im Steg | mm | 80 - 220 |
| locht mit Sonder-Stanzvorrichtung | ||
| • SV 58 / 65 | bis mm | Ø 58 in 11 |
| bis mm | Ø 65 in 10 | |
Maschinendaten
| Nennleistung | kW | 4 |
| Ölfüllung | l | 45 |
| Nettogewicht, einschl. Öl | ca. kg | 1200 |
| Maschinenmaße L×B×H | cm | 121×69×192 |
| Artikel-Nr. | 40900 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- Flachstahlmesser, 425 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
- Materialauflagetisch mit Anschlagleiste an der Flachstahlschere
- Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Materialauflagetisch an der Lochstanze
- Abstreifer, höhenverstellbar und abschiebbar, mit Wechselplatte
- Vierkant-Ausklinkvorrichtung
- Materialauflagetisch für die Ausklinkvorrichtung
- 2-Stufen-Fußtaster und elektrische Bedienelemente
- Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
Zubehör
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

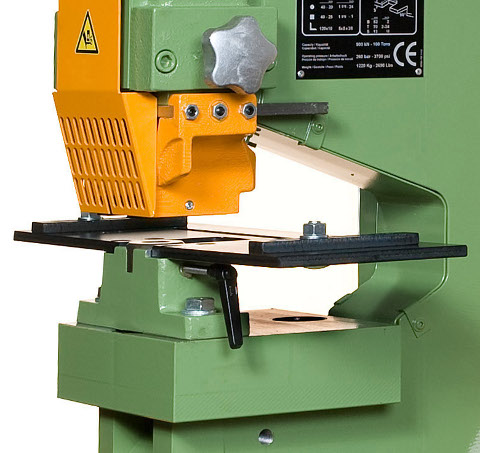

Version 333: Stempel-Schnellwechselvorrichtung bis Ø 31 mm mit Matrizenhalter und Stanzentisch
alternativ, für Flansch- und Steglochungen in Profilstahl:
Version 332: Stempel-Schnellwechselvorrichtung mit Universal-Stanzsattel bis Ø 31 mm
für Matrize Nr. 3, Flanschmatrize Nr. 8 und Winkelstahlmatrize Nr. 14
alternativ:
Einsatzgebiete im Stahlbau
Die Peddiworker No 1 ist eine kombinierte Profilstahlschere mit Lochstanze und Ausklinker für die werkstattnahe Profilanarbeitung. Sie bündelt Trennen, Lochen und Ausklinken in einer Maschine und bereitet damit Profile, Anschlussteile und Trägerenden für die weitere Verarbeitung vor.
Typische Anwendungen
- Ablängen von Flach-, Rund- und Winkelstahl
- Lochen von Steg und Flansch für Schraubverbindungen
- Ausklinken von Profilenden für saubere Trägeranschlüsse
- Anarbeitung von Knotenblechen, Laschen und Anschlussteilen
- Vorbereitung von Stahlbauprofilen für Schweiß- und Montagearbeiten
Für welche Betriebe
Eingesetzt in Stahlbau, Metallbau und Schlossereien für die kombinierte Anarbeitung von Profilstahl an einem Arbeitsplatz.
Häufige Fragen
Welche Funktionen vereint die Peddiworker No 1?
Sie kombiniert Profilstahlschere, Lochstanze und Ausklinker in einer Maschine. So lassen sich Profile ablängen, mit Löchern für Schraubverbindungen versehen und an den Enden ausklinken, ohne zwischen mehreren Maschinen zu wechseln.
Wofür wird der Ausklinker genutzt?
Der Ausklinker schneidet an Profilenden Bereiche von Flansch oder Steg aus, damit Träger sich an andere Bauteile anschließen lassen. Das ist eine typische Vorbereitung für geschraubte und geschweißte Trägeranschlüsse im Stahlbau.
Eignet sich die Maschine für gemischte Tagesarbeit?
Durch die Kombination mehrerer Funktionen eignet sie sich für Betriebe mit wechselnden Aufgaben, bei denen Trennen, Lochen und Ausklinken an denselben Werkstücken anfallen. Die bearbeitbaren Profile hängen von der Werkzeugausstattung ab.
