Cizalla/Punzonadora universal Peddiworker No. 1
Cizalla / Punzonadora universal Corte de llanta, punzonadora y entalladora
Datos técnicos
Cizalla para llanta
| corte de llanta con distorsión mínima | hasta mm | 400 × 20 |
| perfil en L, corte 45° | hasta mm | 120 × 12 |
| longitud de corte | mm | 425 |
| altura de trabajo | mm | 800 |
Cizalla para barras y perfiles
| superficie de corte | max. mm² | 2320 |
| carrera, totalmente regulable | mm | 10-42 |
| con cuchillas estándar 90°: | ||
| perfil en L, corte a 90° | hasta mm | 120 × 10 |
| redondos | mm | 40 |
| cuadrados | mm | 40 |
| con cuchillas especiales: | ||
| perfil en U, corte a 90° | hasta mm | 160 |
| doble T, corte a 90° | hasta mm | 160 |
| altura de trabajo (al centro de las cuchillas) | mm | 1.200 |
Entalladora
| con entalladora cuadrada: | ||
| chapa | hasta mm | 13 |
| perfiles en L | hasta mm | 80 × 10 |
| perfiles en U (en ala) | mm | 80-140 |
| doble T (en ala) | mm | 80-160 |
| anchura entallado | mm | 52 |
| profundidad | mm | 70 |
| con entalladora triangular 90°: | ||
| chapa | hasta mm | 13 |
| perfiles en L | hasta mm | 65 × 10 |
| perfiles en U (en ala) | mm | 80-140 |
| doble T (en ala) | mm | 80-160 |
| profundidad | mm | 55 |
| altura de trabajo | mm | 1176 |
Unidad de punzonado
| capacidad | kN | 900 |
| carrera de punzonado regulable | mm | 10-42 |
| Nº carreras de punzonado en 20 mm | min⁻¹ | 26 |
| escote de punzonado | mm | 250 |
| altura de trabajo | mm | 1175 |
| punzonado con dispositivo estándar | ||
| con mesa de punzonado | hasta mm | Ø 31 en 22 |
| ovalado | hasta mm | 22×31 en 20 |
| con portamatriz universal: | hasta mm | Ø 31 en 15 |
| perfiles en U (punzonado en el ala) | mm | 80-300 |
| en doble T (punzonado en el ala) | mm | 80-320 |
| perfiles en U (punzonado en el alma) | mm | 80-240 |
| en doble T (punzonado en el alma) | mm | 80-220 |
| punzonado con dispositivos especiales | ||
| • hasta diam. 58 mm | hasta mm | Ø 58 en 11 |
| o | hasta mm | Ø 65 en 10 |
Datos de la máquina
| potencia | kW | 4 |
| depósito de aceite | l | 45 |
| peso neto (con aceite) | appr. kg | 1200 |
| dimensiones de la máquina L × W × H | cm | 121×69×192 |
| Nº referencia | 40900 |
Todos los datos de rendimiento se refieren a una resistencia del material de 450 N/mm². Sujeto a modificaciones de diseño.
- Peddinghaus Española, S.A.
- Pol. Ind. Gojain
- 01170 Legutiano - Alava - España
- tel. +34 945 46 53 70
- fax +34 945 46 55 26
Volumen de suministro
- cuchillas para corte de llanta de 425 mm de longitud, con 4 cantos de corte, también para corte de perfil en L a 45°
- mesa de apoyo de material con topes de medición, en la unidad de corte de llanta
- cuchillas para perfiles, para cortes a 90° así como para redondos y cuadrados
- sistema de cambio rápido del dispositivo de punzonado hasta 31 mm Ø, para punzones y matrices de la serie verde, con mesa de apoyo de material
- pisador del punzonado regulable en altura, apertura lateral y con placa intercambiable
- dispositivo de entallar cuadrado
- mesa de apoyo de material en la entalladora
- elementos de control eléctricos y pedal de dos posiciones
- enchufes eléctricos para conexiones externas, p. e. tope de longitud eléctrico y sistemas de tope
- grupo hidráulico integrado en máquina
- motor trifásico 4 Kw, 400 Vac y 50 Hz
40900
900 kN
Todas las medidas se refieren a materiales con resistencia de 450 N/mm². Reservado el derecho a realizar modificaciones sin previo aviso.

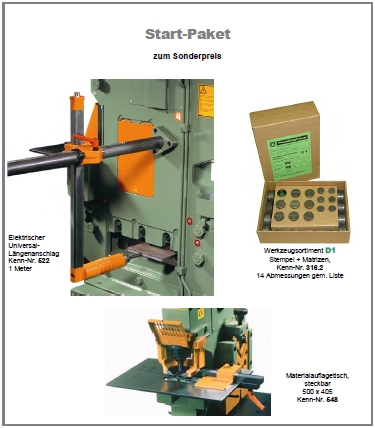

Kit de inicio precio especial
Aplicaciones en la construcción metálica
La Peddiworker No 1 es una cizalla para perfiles de acero combinada con punzonadora y entalladora para el mecanizado de perfiles a pie de taller. Reune corte, punzonado y entallado en una sola maquina, preparando asi perfiles, piezas de union y extremos de viga para su procesamiento posterior.
Aplicaciones típicas
- Corte a medida de acero plano, redondo y angular
- Punzonado de alma y ala para uniones atornilladas
- Entallado de extremos de perfil para uniones de vigas limpias
- Preparacion de cartelas, orejetas y piezas de union
- Preparacion de perfiles de construccion metalica para trabajos de soldadura y montaje
Para qué empresas
Empleada en construccion metalica, talleres metalicos y cerrajerias para el mecanizado combinado de perfiles de acero en un unico puesto de trabajo.
Preguntas frecuentes
Que funciones reune la Peddiworker No 1?
Combina cizalla para perfiles, punzonadora y entalladora en una sola maquina. Asi pueden cortarse los perfiles a medida, dotarse de orificios para uniones atornilladas y entallarse en los extremos, sin cambiar entre varias maquinas.
Para que se utiliza la entalladora?
La entalladora recorta zonas del ala o del alma en los extremos de perfil para que las vigas puedan unirse a otros componentes. Es una preparacion tipica para uniones de vigas atornilladas y soldadas en la construccion metalica.
Es adecuada la maquina para un trabajo diario variado?
Por la combinacion de varias funciones, resulta adecuada para empresas con tareas cambiantes en las que corte, punzonado y entallado coinciden en las mismas piezas. Los perfiles mecanizables dependen del utillaje.
