- Tischbreite 500 mm
- vordere Auflage steckbar
- mit mm-Teilung
- komplett
- für die Normal-Stanzvorrichtung Ø 31 mm
- Artikel-Nr. 42224 660 02 50
- für die Sonder-Stanzvorrichtung Ø 58 / 65 mm
- Artikel-Nr. 42224 660 06 50
- Tischbreite: 800 mm
- vordere Auflage steckbar
- mit mm-Teilung
- zwei separat einstellbare Tiefenanschlagleisten
- komplett
- Artikel-Nr. P-42224 660 04 00

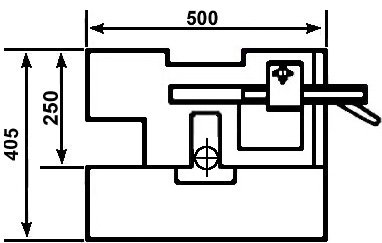

- Tischbreite: 500 mm
- vordere Auflage steckbar
- mit mm-Teilung
- komplett
- für die Normal-Stanzvorrichtung Ø 31 mm
- Artikel-Nr. P-42224 660 09 10
- für die Sonder-Stanzvorrichtung Ø 58 / 65 mm
- Artikel-Nr. P-42224 660 10 00
geeignet für Maschinen ab 200 mm Ausladungstiefe, z. B. die aktuellen Modelle:
geeignet für Maschinen ab 200 mm Ausladungstiefe, z. B. die aktuellen Modelle:

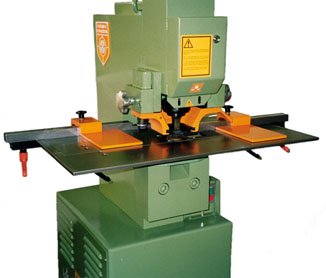

Kenn-Nr. 548 Plus

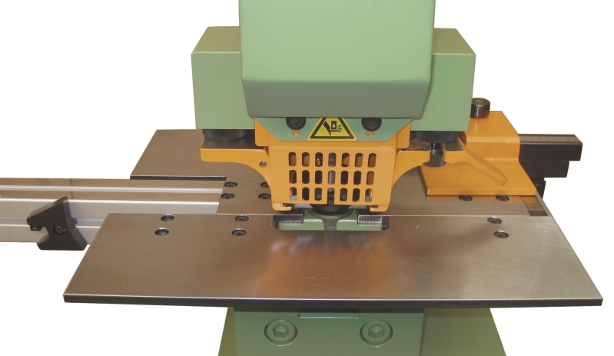

Materialauflagetisch 548 LML für den Einsatz in Verbindung mit der Längenmessleiste LML, Kenn-Nr. 524
Kenn-Nr. 548 LML
Einsatzgebiete im Stahlbau
Der Materialauflagetisch Kenn-Nr. 548 trägt und führt das Werkstück beim Lochen, Scheren oder Anarbeiten an der Maschine. Er sorgt dafür, dass Profile und Bleche waagerecht und sicher aufliegen, sodass das Material reproduzierbar zur Werkzeugachse positioniert werden kann.
Typische Anwendungen
- Abstützen langer Profilstahl-Abschnitte beim Lochen und Scheren
- Waagerechte Auflage von Flachstahl und Blechen während der Anarbeitung
- Sicheres Zuführen schwerer Werkstücke ohne Durchhängen
- Reproduzierbares Positionieren des Materials zur Werkzeugachse
- Entlastung des Bedieners beim Handling langer Stäbe
Für welche Betriebe
Eingesetzt in Stahlbau, Metallbau, Schlossereien und im Stahlhandel, überall dort wo Profile und Bleche an Lochstanzen und Scheren angearbeitet werden.
Häufige Fragen
Wofür wird ein Materialauflagetisch an der Maschine benötigt?
Er stützt das Werkstück während der Bearbeitung ab, damit lange Profile oder Bleche waagerecht aufliegen und nicht durchhängen. So bleibt die Position zum Werkzeug stabil und das Lochbild beziehungsweise der Schnitt wird gleichmäßig.
Für welche Werkstücke eignet sich die Auflage?
Für Profilstahl, Flachstahl und Bleche, die an der Maschine gelocht, geschert oder angearbeitet werden. Die ebene Auflagefläche führt das Material und erleichtert das wiederholgenaue Anlegen.
