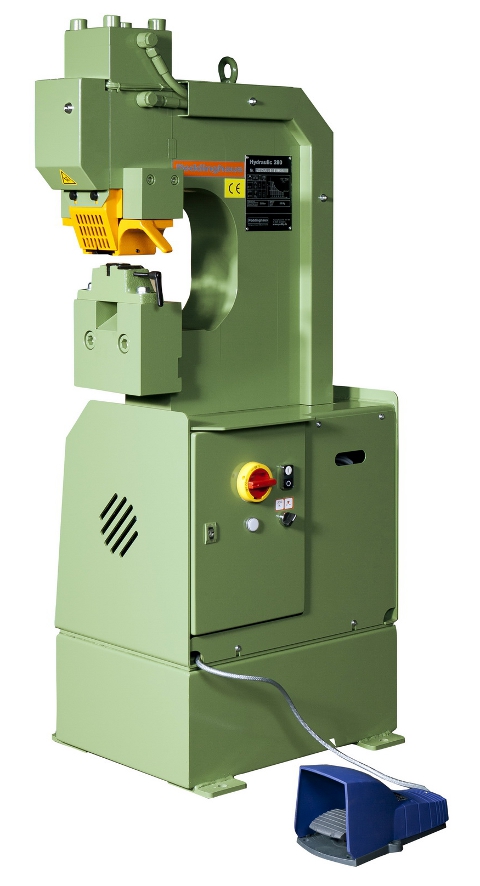

Peddinghaus Lochstanze Hydraulic 280
Lochstanze mit hydraulischem Antrieb
Technische Daten
Lochstanze
| Stanzkraft | kN | 280 |
| Hub | mm | 30 |
| Hub, einstellbar | mm | 10-30 |
| Hubzahl bei 10 mm Hub | mm-1 | 43 |
| Arbeitshöhe bis Matrize | mm | 1033 |
| Einbauhöhe | mm | 223 |
| Ausladungstiefe | mm | 250 |
| Werkzeugauflagebreite | mm | 225 |
| locht mit | ||
| • Normal-Stanzvorrichtung | bis mm | Ø 31 in 7 |
| bis mm | Ø 15 in 15 | |
| • Sonder-Stanzvorrichtung | bis mm | Ø 58 in 4 |
| bis mm | Ø 65 in 3,5 | |
Maschinendaten
| Nennleistung | kW | 3 |
| Ölfüllung | l | 32 |
| Nettogewicht, einschl. Öl | ca. kg | 560 |
| Maschinenmaße L × B × H | cm | 73 × 54 × 153 |
| Artikel-Nr. | 42260 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Abstreifer, höhenverstellbar und schwenkbar, mit Wechselplatte
- Fußtaster und elektrische Bedienelemente
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
42260
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.
Einsatzgebiete im Stahlbau
Die Lochstanze Hydraulic 280 lochstanzt Profil- und Flachstahl mit hydraulischem Antrieb für leichtere bis mittlere Anarbeitung. Stempel und Matrize scheren das Loch in einem Hub ab, sodass Lochbilder für Schraubverbindungen ohne Bohren entstehen. Sie eignet sich für den wiederkehrenden Lochbedarf in Schlosserei und Metallbau.
Typische Anwendungen
- Lochen von Flachstahl und Winkelstahl für Schraubverbindungen
- Setzen einzelner Löcher und Lochbilder an Anschluss- und Anbauteilen
- Durchbrüche in dünneren Profilen und Blechen
- Anarbeitung von Lochungen in Geländer-, Tor- und Rahmenkonstruktionen
- Wiederkehrendes Lochen kleinerer Serien in der Werkstatt
Für welche Betriebe
Eingesetzt in Schlossereien, Metallbaubetrieben und kleineren Stahlbaubetrieben für leichtere bis mittlere Lochstanzarbeiten.
Häufige Fragen
Für welche Arbeiten eignet sich die Hydraulic 280?
Sie ist auf leichtere bis mittlere Lochstanzarbeiten ausgelegt und eignet sich für das Lochen von Flach- und Winkelstahl sowie dünneren Profilen. Typisch ist das Setzen von Lochbildern für Schraubverbindungen in Schlosserei und Metallbau.
Warum stanzen statt bohren?
Beim Stanzen entsteht das Loch in einem Hub ohne Späne und ohne Vorbohren. Das spart Arbeitsschritte und liefert bei gleichbleibenden Lochbildern reproduzierbare Ergebnisse, was den Lochvorgang gegenüber dem Bohren beschleunigt.
