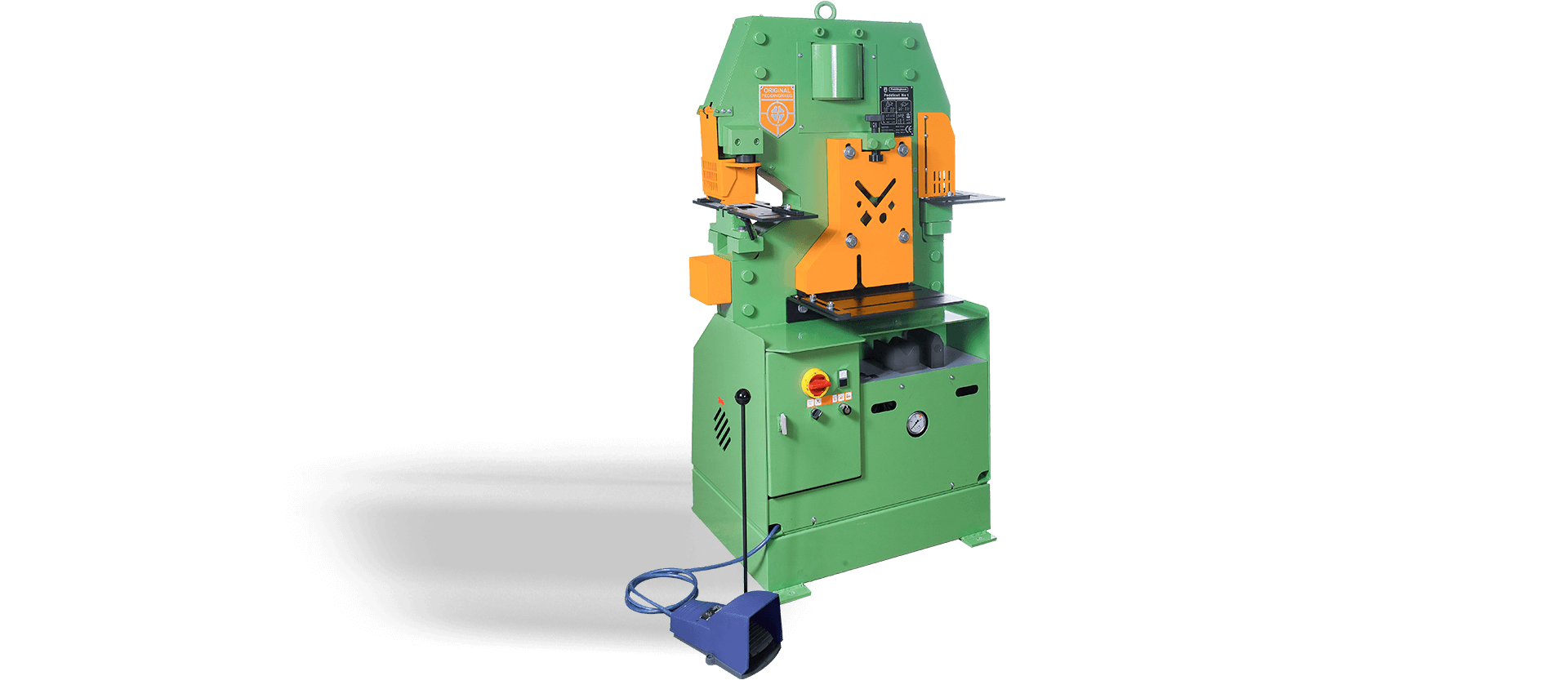

Profilstahlschere mit Biegewerkzeug Peddicat No 1
kombinierte Profilstahlschere mit Lochstanze, Ausklinker und Biegewerkzeug
Technische Daten
Flachstahlschere
| schneidet Flachstahl verformungsarm | bis mm | 350 × 13 |
| L-Stahl, 45°-Schnitt | bis mm | 100 × 8 |
| Messerschnittlänge | mm | 370 |
| Arbeitshöhe | mm | 770 |
Profil- und Stabstahlschere
| Scherquerschnitt | max. mm² | 1550 |
| Hub, stufenlos einstellbar | mm | 10-36 |
| schert mit Standardmessern 90°: | ||
| L-Stahl, 90°-Schnitt | bis mm | 100 × 8 |
| Rundstahl | mm | 32 + 17 |
| Vierkantstahl | mm | 30 + 18 |
| schert mit Sondermessern: | ||
| U-Stahl, 90°-Schnitt | bis mm | 100 |
| Doppel-T-Stahl, 90°-Schnitt | bis mm | 100 |
| Arbeitshöhe (Mitte Messerkreuz) | mm | 1059 |

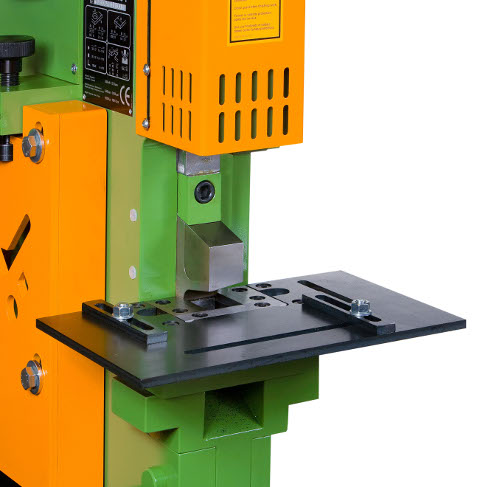

Ausklinker
| mit Vierkant-Ausklinker: | ||
| Bleche | bis mm | 10 |
| L-Stahl | bis mm | 55 × 10 |
| U-Stahl, im Flansch | mm | 80-120 |
| Doppel-T-Stahl, im Flansch | mm | 80-120 |
| Klinkbreite | mm | 44,5 |
| Klinktiefe | mm | 50 |

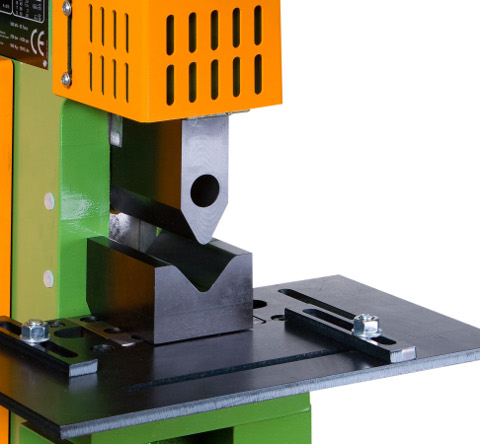

Biegewerkzeug
| Flachstahl | mm | 100 × 10 |
| Biegestempel | mm | 60° R=8 |
| Biegematrize | mm | 85° R=8 T=115 |
| Arbeitshöhe | mm | 1035 |

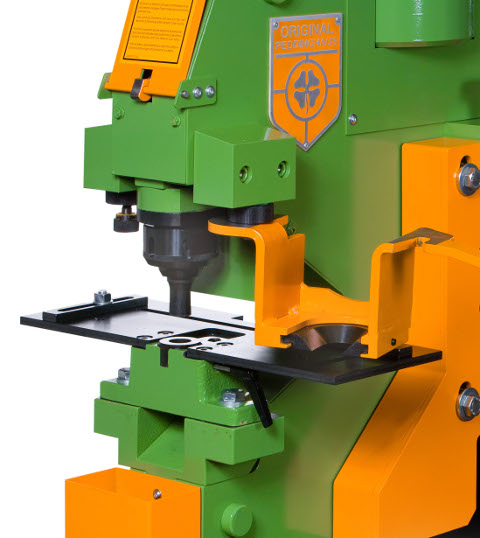

Lochstanze
| Stanzkraft | kN | 500 |
| Hub, stufenlos einstellbar | mm | 10-36 |
| Hubzahl der Lochstanze, -20 mm | min⁻¹ | 21 |
| Stanzausladung | mm | 203 |
| Arbeitshöhe | mm | 1035 |
| locht mit Normal-Stanzvorrichtung | bis mm | Ø 31 in 12 |
| locht mit Sonder-Stanzvorrichtung | ||
| • SV 58 / 65 | bis mm | Ø 58 in 7 |
| bis mm | Ø 65 in 6 | |
Maschinendaten
| Nennleistung | kW | 4 |
| Ölfüllung | l | 45 |
| Nettogewicht, einschl. Öl | ca. kg | 820 |
| Maschinenmaße L × B × H | cm | 100×68×168 |
| Artikel-Nr. | 40800 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Standard-Ausrüstung
Lieferumfang
- Flachstahlmesser, 375 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
- Materialauflagetisch mit Anschlagleiste an der Flachstahlschere
- Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Materialauflagetisch an der Lochstanze
- Abstreifer, schwenkbar
- Vierkant-Ausklinkvorrichtung einschließlich Biegewerkzeug
- Materialauflagetisch für die Ausklinkvorrichtung
- Fußtaster und elektrische Bedienelemente
- Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
Zubehör
40800
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

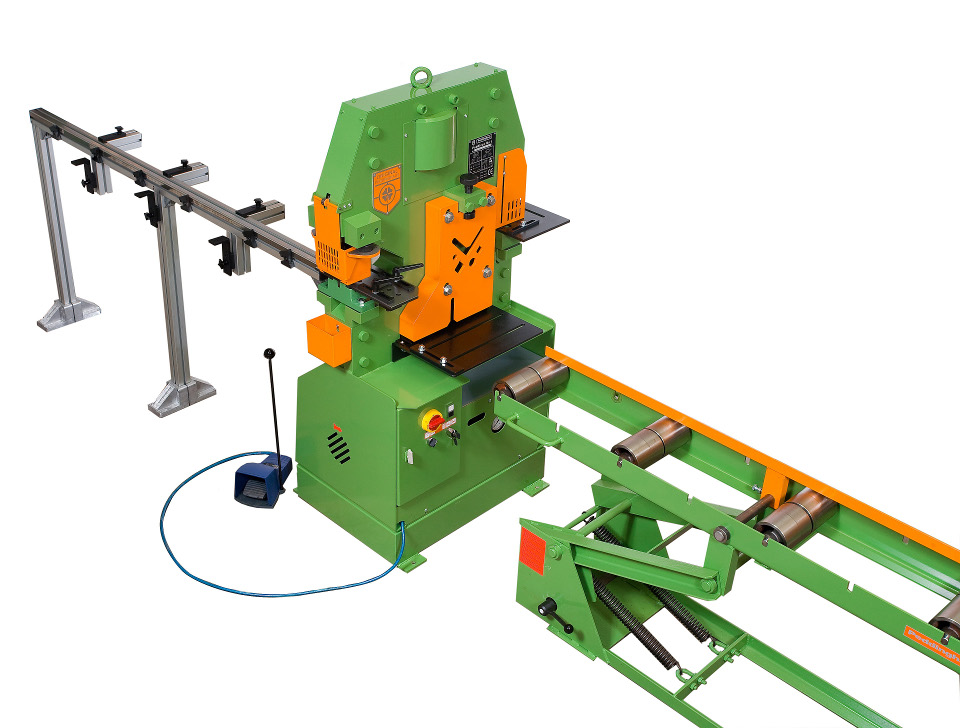

Peddicat No. 1 mit Längenmeßleiste LML 524 und Rollgang 510
522 + 548 + 316 PDF [83 KB]
Einsatzgebiete im Stahlbau
Die Peddicat No. 1 vereint vier Anarbeitungen in einer kompakten Maschine: Profilstahl scheren, lochen, ausklinken und biegen. Mit 500 kN Stanzkraft bearbeitet sie Flach-, Winkel-, Rund- und Vierkantstahl, ohne dass Sie an separaten Maschinen umspannen müssen. In der täglichen Fertigung spart das Platz, Rüstzeit und Materialhandling – und hält die Wertschöpfung an einem Arbeitsplatz.
Typische Anwendungen
- Knotenbleche und Anschlüsse lochen – für geschraubte Verbindungen im Stahlbau
- Winkel- und Profilstahl ablängen und ausklinken – für Rahmen, Bühnen, Treppen und Geländer
- Flachstahl scheren und biegen – für Laschen, Konsolen und Halterungen
- Rund- und Vierkantstahl trennen – für Gitter, Zäune und allgemeine Schlosserarbeiten
Für welche Betriebe
Stahl- und Metallbaubetriebe, Schlossereien, der Stahlhandel mit Anarbeitung sowie Fahrzeug-, Behälter- und Apparatebau setzen die kombinierte Profilstahlschere als zentrale Anarbeitungsmaschine ein. Sie rechnet sich überall dort, wo unterschiedliche Profile in kleinen bis mittleren Stückzahlen wirtschaftlich und maßgenau bearbeitet werden – von der Einzelfertigung bis zur Ausbildungswerkstatt.
Häufige Fragen
Welche Profile kann die Peddicat No. 1 bearbeiten? Flachstahl, Winkelstahl (L-Stahl), Rundstahl und Vierkantstahl – scheren, lochen und ausklinken in einem Durchgang, dazu Flachstahl biegen mit dem integrierten Biegewerkzeug.
Wozu dient die Lochstanze? Zum Lochen von Knotenblechen und Anschlüssen für Schraubverbindungen – mit der Schnellwechsel-Stanzvorrichtung lassen sich Stempel und Matrize werkzeuglos und in Sekunden auf den nächsten Durchmesser umrüsten.
