Cisaille Original-Peddinghaus
à profilés combinée avec poinçonneuse,
grugeoir et outil de cintrage
40800
Cisailles-poinçonneuses
cisaille – poinçonneuse Peddinghaus Peddicat No 1
Cisaille Original-Peddinghaus à profilés combinée avec poinçonneuse,grugeoir et outil de cintrage 40800
Cisaille Original-Peddinghaus
Peddicat No. 1
500 kN
Données techniques
|
||
fer plat, coupe à faible déformation |
jusqu'à mm |
350 x 13 |
cornières, coupe à 45° |
jusqu'à mm |
100 x 8 |
longueur de coupe des lames |
mm |
370 |
hauteur de travail |
mm |
770 |
|
||
section transversale cisaillable |
max. mm2 |
1550 |
course réglable en continu |
mm |
10 à 36 |
coupe avec couteau standard 90°: |
||
cornières, coupe à 90° |
jusqu'à mm |
100 x 8 |
ronds |
mm |
32 + 17 |
carrés |
mm |
30 + 18 |
|
|
|
|
coupe avec couteaux spéciaux: |
|
|
fers en U, coupe à 90° |
jusqu'à mm |
100 |
fers en double T, coupe à 90° |
jusqu'à mm |
100 |
|
|
|
hauteur de travail (centre de l'ouverture du couteau) |
mm |
1059 |
|
||
avec grugeoir rectangulaire: |
||
tôles |
jusqu'à mm |
10 |
cornières |
jusqu'à mm |
55 x 10 |
fers en U, dans l'aile |
mm |
80 à 120 |
fers en double T, dans l'aile |
mm |
80 à 120 |
largeur de grugeage |
mm |
44,5 |
profondeur de grugeage |
mm |
50 |
|
||
fer plat |
jusqu'à mm |
100 x 10 |
poinçon de cintrage |
mm |
60°, R=8 |
matrice de cintrage |
mm |
85°, R=8, P=115 |
hauteur de travail |
mm |
1035 |
|
||
| puissance de poinçonnage |
kN |
500 |
course réglable en continu |
mm |
10 à 36 |
nombre de courses, 20 mm |
min-1 |
21 |
| profondeur du col de cygne |
mm |
203 |
hauteur de travail |
mm |
1035 |
poinçonnage avec dispositif standard |
jusqu'à mm |
Ø 31 dans 12 |
poinçonnage avec dispositif spécial grand diamètre: |
|
|
• SV 58 / 65 |
jusqu'à mm |
Ø 58 dans 7 |
|
jusqu'à mm |
Ø 65 dans 6 |
Données de la machine |
||
puissance nominale |
kW |
4 |
contenance d'huile |
l |
45 |
poids net, huile comprise |
env. kg |
820 |
dimensions hors tout L x L x H |
cm |
100x68x168 |
no. de réf. |
40800 |
|
|
Les capacités indiquées se réfèrent à une résistance du matériau de 450 N/mm2. Sous réserve de modifications de construction. |
||
|
|
||
Cisaille à fer plat
Cisaille à profilés et à ronds et carrés
Grugeoir
Outil de cintrage
PoinçonneuseÉquipement standard
- lames à fer plat, 375 mm de long, à quatre arêtes coupantes, également pour couper les cornières à 45°
- table de support du matériau avec réglette de butée sur la cisaille à fer plat
- couteau à profilés combiné pour coupe de cornières à 90° ainsi que de
barres rondes et carrées - dispositif de changement rapide du poinçon pour poinçonnage jusqu'à 31 mm Ø, pour poinçons et matrices de la série verte
- table de support du matériau sur la poinçonneuse
- dévêtisseur relevable
- grugeoir rectangulaire comportant outil de cintrage
- table de support au poste de grugeage
- interrupteur à pédale et éléments de commande électriques
- prise de branchement pour embrayage externe, p. ex. par butée de longueur électrique
- groupe hydraulique intégré
- moteur triphasé, 400 Volt, 50 Hz
 |
 |
 |
dispositif de changement |
grugeoir rectangulaire |
outil de cintrage |
Accessoires

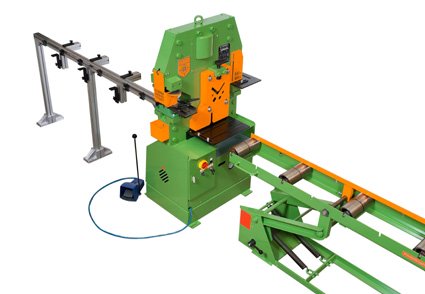

Peddicat No. 1
équipée de la barre
de mesurage LML 524 et du convoyeur à rouleaux 510
|
|
|||
|
518
539
548
522
522 + 548 + 316 Kit de base 316
|
|||
