Original Peddinghaus · Pons-knipmachines

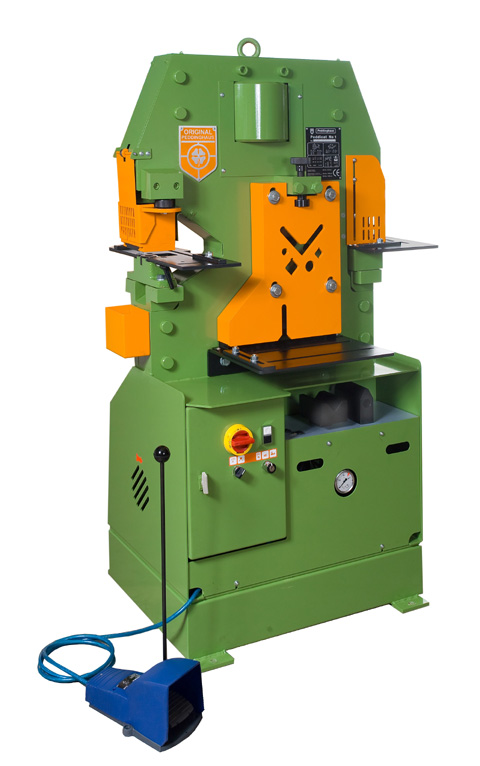

Peddinghaus Pons-knipmachine met buiggereedschap Peddicat No 1
gekombineerde pons-knipmachine met uitkapgereedschap en buiggereedschap
01
Technische gegevens
Platstaalschaar
| Knipt plaatstaal vervormingsarm | tot mm | 350 × 13 |
| L-staal, 45° l-flens | tot mm | 100 × 8 |
| Kniplengte van het mes | mm | 370 |
| Werkhoogte | mm | 770 |
Profiel-Stafstaalschaar
| Knip-dwarsdoorsnede | max. mm² | 1550 |
| Slag, traploos instelbaar | mm | 10 - 36 |
| met standaard messen 90°: | ||
| L-staal, 90° | tot mm | 100 × 8 |
| Rondstaal | mm | 32 + 17 |
| Vierkantstaal | mm | 30 + 18 |
| met speciale messen: | ||
| U-staal, 90° | tot mm | 100 |
| I-staal, 90° | tot mm | 100 |
| Werkhoogte - midden messenplaat | mm | 1059 |
Uitkapper
| met vierkant-uitkapper: | ||
| Plaatstaal | tot mm | 10 |
| L-staal | tot mm | 55 × 10 |
| U-staal, in de flens | mm | 80 - 120 |
| I-staal, in de flens | mm | 80 - 120 |
| Uitkapbreedte | mm | 44,5 |
| Uitkapdiepte | mm | 50 |
Buiggereedschap
| Plaatstaal | tot mm | 100 × 10 |
| Buigstempel | mm | 60°, R=8 |
| Buigmatrijs | mm | 85°, R=8, D=115 |
| Werkhoogte | mm | 1035 |
Ponsmachine
| Ponsdruk | kN | 500 |
| Slag, traploos instelbaar | mm | 10 - 36 |
| Aantal slagen ponsmachine - 20 mm | min⁻¹ | 21 |
| Uitlading ponsmachine | mm | 203 |
| Werkhoogte | mm | 1035 |
| Ponst met standaard ponsinrichting | tot mm | Ø 31 in 12 |
| Ponst met vergrote ponsinrichting | ||
| • SV 58 / 65 | tot mm | Ø 58 in 7 |
| tot mm | Ø 65 in 6 | |
Machinegegevens
| Vermogen | kW | 4 |
| Olievulling | l | 45 |
| Netto gewicht incl. olie | ca. kg | 820 |
| Machine-afmetingen L × B × H | cm | 100 × 68 × 168 |
| Bestelnummer | 40800 |
Alle prestatiegegevens hebben betrekking op een materiaalsterkte van 450 N/mm². Constructiewijzigingen voorbehouden.
02
Toebehoren

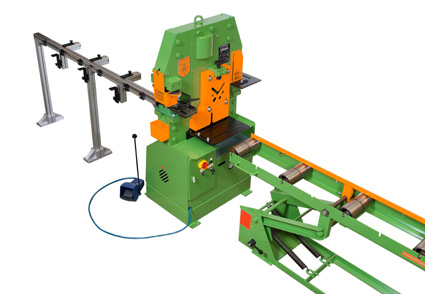

Peddicat No. 1 met lengte-meetlijst LML 524 en rollenbaan 510
539 Materiaaloplegtafel
548 Materiaaloplegtafel
materiaaloplegtafel 548
522 Elektrische lengte-aanslag
316 Assortiment stempels en matrijzen
40800
500 kN
Alle kapaciteitsopgaven hebben betrekking op een materiaaltrekvastheid van 450 N/mm². Konstruktiewijzigingen voorbehouden.
Uitvoering
- Platstaalmessen, 375 mm lang, aan 4 zijden te gebruiken, ook voor hoekstaal 45°
- Materiaaloplegtafel aan de platstaalschaar, met aanslaglijst
- Profielstahlmessen voor knippen van hoekstaal 90°, rond- en vierkantstaal
- Stempel-snelwissel-inrichting tot 31 mm Ø, groene serie
- Materiaaloplegtafel aan de ponsmachine
- Afstroper, opklapbaar
- Vierkant-uitkapper, incl. buiggereedschap
- Materiaaloplegtafel aan vierkant-uitkapper
- Voetpedaal en elektrisch bedieningspaneel
- Aansluiting voor bijvoorbeeld elektr. lengte-aanslag
- Hydraulisch aggregaat, geïntegreerd
- Draaistroommotor, 400 Volt, 50 Hz
Peddicat No. 1 met lengte-meetlijst LML 524 en rollenbaan 510
