Profilstahlschere mit Biegewerkzeug Peddicat No 1

Name: Profilstahlschere mit Biegewerkzeug Peddicat No 1
Brand: Peddinghaus

PDFDruckversionPDF [102 KB]

Original-Peddinghauskombinierte Profilstahlschere mit Lochstanze, Ausklinker und Biegewerkzeug

Peddicat No. 1

500 kN

schneidet Flachstahl verformungsarm bis mm 350 × 13 L-Stahl, 45°-Schnitt bis mm 100 × 8 Messerschnittlänge mm 370 Arbeitshöhe mm 770 Scherquerschnitt max. mm 2 1550 Hub, stufenlos einstellbar mm 10-36

schert mit Standardmessern 90°:

L-Stahl, 90°-Schnitt bis mm 100 × 8 Rundstahl mm 32 + 17 Vierkantstahl mm 30 + 18

schert mitSondermessern:

U-Stahl, 90°-Schnitt bis mm 100 Doppel-T-Stahl, 90°-Schnitt bis mm 100 Arbeitshöhe (Mitte Messerkreuz) mm 1059 mit Vierkant-Ausklinker: Bleche bis mm 10 L-Stahl bis mm 55 × 10 U-Stahl, im Flansch mm 80-120 Doppel-T-Stahl, im Flansch mm 80-120 Klinkbreite mm 44,5 Klinktiefe mm 50 Flachstahl mm 100 × 10 Biegestempel mm 60° R=8 Biegematrize mm 85° R=8 T=115 Arbeitshöhe mm 1035 Stanzkraft kN 500 Hub, stufenlos einstellbar mm 10-36 Hubzahl der Lochstanze, -20 mm min -1 21 Stanzausladung mm 203 Arbeitshöhe mm 1035 locht mit Normal-Stanzvorrichtung bis mm Ø 31 in 12 locht mit Sonder-Stanzvorrichtung • SV 58 / 65 bis mm Ø 58 in 7 bis mm Ø 65 in 6 Maschinendaten Nennleistung kW 4 Ölfüllung l 45 Nettogewicht, einschl. Öl ca. kg 820 Maschinenmaße L × B × H cm 100×68×168 Artikel-Nr. 40800 Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm 2 . Konstruktionsänderungen bleiben vorbehalten.

Standard-Ausrüstung

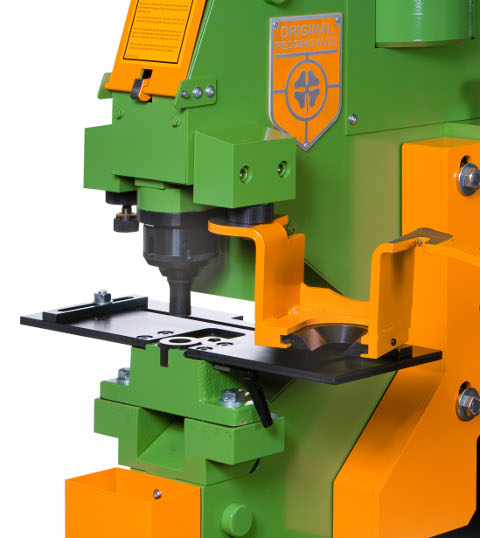

Stempel-Schnellwechsel- Vorrichtung bis Ø 31 mm

Vierkant-Ausklinkwerkzeug

Biegewerkzeug

Lieferumfang - Standard

Zubehör:

Flachstahlmesser, 375 mm lang, mit vier Schneidkanten, auch für Winkelstahlabschnitt 45°
Materialauflagetisch mit Anschlagleiste an der Flachstahlschere
Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl
Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
Materialauflagetisch an der Lochstanze
Abstreifer, schwenkbar
Vierkant-Ausklinkvorrichtung einschließlich Biegewerkzeug
Materialauflagetisch für die Ausklinkvorrichtung
Fußtaster und elektrische Bedienelemente
Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
Hydraulikaggregat, integriert
Drehstrommotor, 400 Volt, 50 Hz
