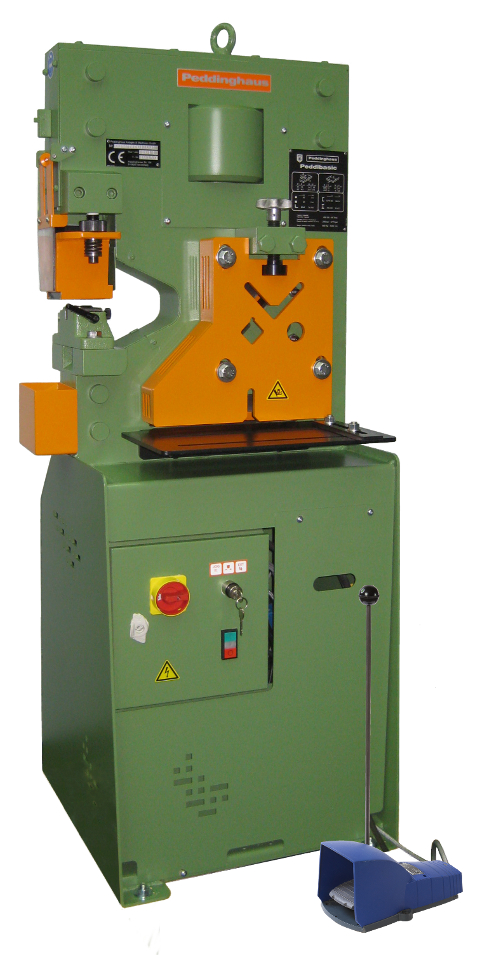

Profilstahlschere mit Lochstanze Peddibasic No. 1
kombinierte Profilstahlschere mit Lochstanze
Technische Daten
Flachstahlschere
| schneidet Flachstahl verformungsarm | bis mm | 300 × 12 |
| L-Stahl, 45°-Schnitt | bis mm | 50 × 5 |
| Messerschnittlänge | mm | 310 |
| Arbeitshöhe | mm | 838 |
Profil- und Stabstahlschere
| Scherquerschnitt | max. mm² | 1230 |
| Hub, stufenlos einstellbar | mm | 10 - 32 |
| schert mit Standardmessern 90°: | ||
| L-Stahl, 90°-Schnitt | bis mm | 80 × 8 |
| Rundstahl | mm | 32 |
| Vierkantstahl | mm | 30 |
| schert mit Sondermessern: | ||
| U-Stahl, 90°-Schnitt | bis mm | 80 |
| Doppel-T-Stahl, 90°-Schnitt | bis mm | 100 |
| Arbeitshöhe (Mitte Messerkreuz) | mm | 1068 |
Lochstanze
| Stanzkraft | kN | 400 |
| Hub, stufenlos einstellbar | mm | 10 - 32 |
| Hubzahl der Lochstanze, 20 mm | min⁻¹ | 23 |
| Stanzausladung | mm | 176 |
| Arbeitshöhe | mm | 1068 |
| locht mit Normal-Stanzvorrichtung | bis mm | Ø 31 in 10 |
| locht mit Sonder-Stanzvorrichtung | ||
| • SV 58 / 65 | bis mm | Ø 58 in 5 |
| • SV 58 / 65 | bis mm | Ø 65 in 4,5 |
Maschinendaten
| Nennleistung | kW | 3 |
| Ölfüllung | l | 30 |
| Bruttogewicht, einschl. Öl (mit Palette) | ca. kg | 550 |
| Maschinenmaße L×B×H | cm | 67×62×160 |
| Kistenmaße bei Seesendungen L×B×H | cm | 75×70×180 |
| Artikel-Nr. | 40785 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- Flachstahlmesser, 310 mm lang, auch für Winkelstahlabschnitt 45°
- Materialauflagetisch an der Flachstahlschere
- Profilstahlmesser zum Schneiden von Winkelstahl 90° sowie Rundstahl und Vierkantstahl
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Abstreifer, höheneinstellbar und schwenkbar, mit auswechselbarer Platte
- Fußtaster und elektrische Bedienelemente
- Steckvorrichtung für externe Einrückung, z. B. elektr. Längenanschlag
- Hydraulikaggregat mit Ölfüllung
- Drehstrommotor
40785
Flachstahlschere
Profil- und Stabstahlschere
Lochstanze
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Einsatzgebiete im Stahlbau
Die Peddibasic No. 1 vereint Profilstahlschere und Lochstanze in einer Maschine und deckt damit zwei Grundoperationen der Stahlanarbeitung in einem Arbeitsplatz ab. Sie schneidet Flach-, Rund- und Winkelstahl auf Länge und setzt im selben Aufbau Löcher für Schraubverbindungen, was Rüst- und Wechselwege in der Werkstatt verkürzt.
Typische Anwendungen
- Ablängen von Flachstahl, Rundstahl und Winkelstahl
- Lochen von Flachstahl und Laschen für Schraubverbindungen
- Zuschnitt und Lochung kleinerer Anschlussteile am selben Platz
- Anarbeitung von Knotenblechen und Befestigungslaschen
- Werkstattnahe Vorbereitung von Profilen für die Montage
Für welche Betriebe
Eingesetzt in Schlossereien, Metallbau, kleineren Stahlbaubetrieben und Reparaturwerkstätten als kompakter Kombinationsarbeitsplatz.
Häufige Fragen
Was leistet eine kombinierte Profilstahlschere mit Lochstanze?
Sie verbindet zwei Funktionen in einer Maschine: das Scheren von Profil- und Flachstahl auf Länge und das Stanzen von Löchern. Dadurch lassen sich Trenn- und Lochoperationen ohne Maschinenwechsel an einem Arbeitsplatz ausführen.
Für welche Werkstücke eignet sich die Maschine?
Typisch sind Flachstahl, Rundstahl und Winkelstahl, die abgelängt und mit Löchern für Schraubverbindungen versehen werden. Sie eignet sich besonders für die werkstattnahe Anarbeitung kleinerer Anschluss- und Befestigungsteile.
Welchen Vorteil bietet die Kombination gegenüber Einzelmaschinen?
Schere und Stanze in einem Aufbau sparen Stellfläche und vermeiden das Umsetzen der Werkstücke zwischen zwei Maschinen. Das ist vor allem bei wechselnden Kleinserien und in Betrieben mit begrenztem Platz von Vorteil.
