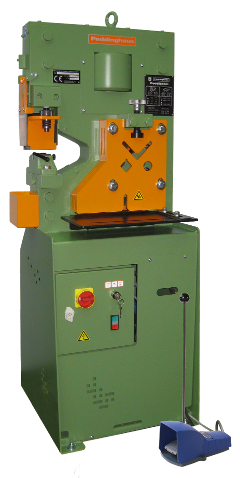

Cizalla/Punzonadora universal Peddibasic No 1
Cizalla / Punzonadora universal corte de llanta y punzonadora
Equipamiento estándar
Volumen de suministro
- cuchillas para corte de llanta de 310 mm de longitud, con 4 cantos de corte, también para corte de perfil en L a 45°
- mesa de apoyo de material en la unidad de corte de llanta
- cuchillas para perfiles, para cortes a 90° así como para redondos y cuadrados
- sistema de cambio rápido del dispositivo de punzonado hasta 31 mm Ø, para punzones y matrices de la serie verde
- pisador del punzonado giratorio y regulable en altura, con placa intercambiable
- pedal y elementos de control eléctricos
- enchufes eléctricos para conexiones externas, p.e. tope de longitud eléctrico
- grupo hidráulico con aceite
- motor trifásico
| Peddinghaus Española, S.A. |
|---|
| Pol. Ind. Gojain |
| 01170 Legutiano - Alava - España |
| tel. +34 945 46 53 70 |
| fax +34 945 46 55 26 |
40785
Cizalla para llanta
| Cizalla para llanta | ||
|---|---|---|
| corte de llanta con distorsión mínima | hasta mm | 300 × 12 |
| perfil en L, corte a 45° | hasta mm | 50 × 5 |
| longitud de corte | mm | 310 |
| altura de trabajo | mm | 838 |
Cizalla para barras y perfiles
| Cizalla para barras y perfiles | ||
|---|---|---|
| superficie de corte | max. mm2 | 1230 |
| carrera, totalmente regulable | mm | 10 - 32 |
| con cuchillas estándar 90°: | ||
| perfil en L, corte a 90° | hasta mm | 80 × 8 |
| redondos | mm | 32 |
| cuadrados | mm | 30 |
| con cuchillas especiales | ||
| perfil en U, corte a 90° | hasta mm | 80 |
| doble T, corte a 90° | hasta mm | 100 |
| altura de trabajo (al centro de las cuchillas) | mm | 1068 |
Unidad de punzonado
| Unidad de punzonado | ||
|---|---|---|
| capacidad | kN | 400 |
| carrera de punzonado regulable | mm | 10 - 32 |
| Nº carreras de punzonado en 20 mm | min-1 | 23 |
| escote de punzonado | mm | 176 |
| altura de trabajo | mm | 1068 |
| punzonado con dispositivo estándar | hasta mm | Ø 31 en 10 |
| punzonado con dispositivo especial | ||
| • SV 58 / 65 | hasta mm | Ø 58 en 5 |
| • SV 58 / 65 | hasta mm | Ø 65 en 4,5 |
| Datos de la máquina | ||
| potencia | kW | 3 |
| depósito de aceite | l | 30 |
| peso bruto, incl. aceite (con palet) | appr. kg | 550 |
| dimensiones de la máquina L×W×H | cm | 67×62×160 |
| dimensiones caja maritima L×W×H | cm | 75×70×180 |
| Nº referencia | 40785 | |
Todas las medidas se refieren a materiales con resistencia de 450 N/mm2. Reservado el derecho a realizar modificaciones sin previo aviso.
Aplicaciones en la construcción metálica
La Peddibasic No. 1 combina una cizalla para perfiles de acero y una punzonadora en una sola maquina, cubriendo asi dos operaciones basicas del mecanizado del acero en un unico puesto de trabajo. Corta acero plano, redondo y angular a medida y, en el mismo montaje, realiza orificios para uniones atornilladas, reduciendo los recorridos de preparacion y cambio en el taller.
Aplicaciones típicas
- Corte a medida de acero plano, redondo y angular
- Punzonado de acero plano y orejetas para uniones atornilladas
- Corte y punzonado de piezas de union mas pequenas en el mismo puesto
- Preparacion de cartelas y orejetas de fijacion
- Preparacion a pie de taller de perfiles para el montaje
Para qué empresas
Empleada en cerrajerias, talleres metalicos, empresas de construccion metalica de menor tamano y talleres de reparacion como puesto de trabajo combinado y compacto.
Preguntas frecuentes
Que ofrece una cizalla para perfiles combinada con punzonadora?
Reune dos funciones en una maquina: el cizallado de perfiles y acero plano a medida y el punzonado de orificios. Asi pueden ejecutarse operaciones de corte y punzonado en un unico puesto de trabajo sin cambiar de maquina.
Para que piezas resulta adecuada la maquina?
Lo habitual son acero plano, redondo y angular, que se cortan a medida y se dotan de orificios para uniones atornilladas. Resulta especialmente adecuada para la preparacion a pie de taller de piezas de union y fijacion mas pequenas.
Que ventaja ofrece la combinacion frente a maquinas individuales?
Una cizalla y una punzonadora en un mismo montaje ahorran superficie de instalacion y evitan trasladar las piezas entre dos maquinas. Esto resulta ventajoso sobre todo en series pequenas cambiantes y en empresas con espacio limitado.
