40785
Pons-knipmachines

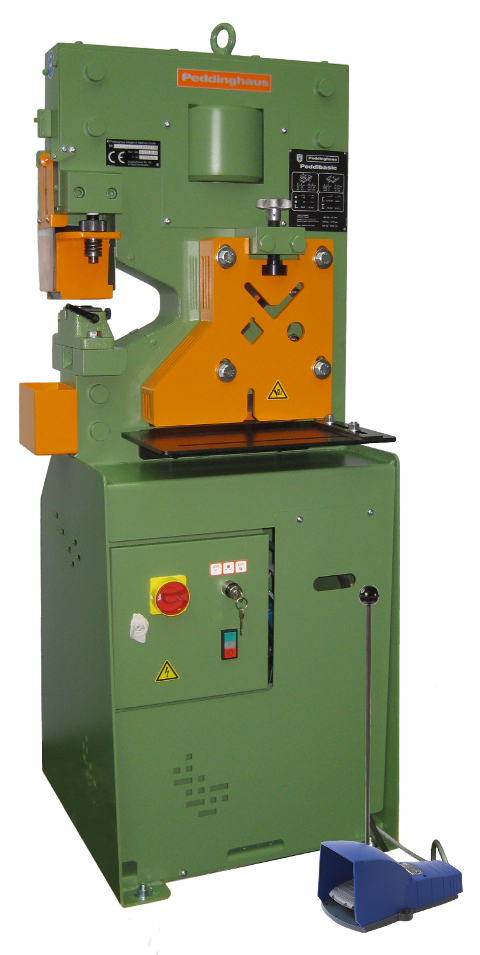

Peddinghaus Pons-knipmachine Peddibasic No 1
Peddinghaus gekombineerde pons-knipmachine met buiggereedschap Peddicat no 1
Technische gegevens
|
Platstaalschaar |
Knipt plaatstaal vervormingsarm |
tot mm |
300 × 12 |
L-staal, 45° |
tot mm |
50 × 5 |
Kniplengte van het mes |
mm |
310 |
Werkhoogte |
mm |
865 |
|
|
|

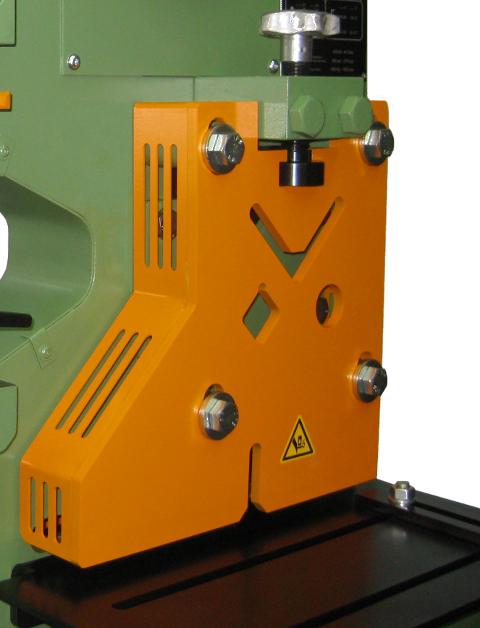

Profiel-Stafstaalschaar |
Knip-dwarsdoorsnede |
max. mm2 |
1550 |
Slag, traploos instelbaar |
mm |
10-36 |
met standaard messen 90°: |
||
L-staal, 90° |
tot mm |
80 × 8 |
Rondstaal |
mm |
30 |
Vierkantstaal |
mm |
30 |
met speciale messen: |
||
UPN- / IPN-staal |
option |
|
Werkhoogte - midden messenplaat |
mm |
970 |
|
|

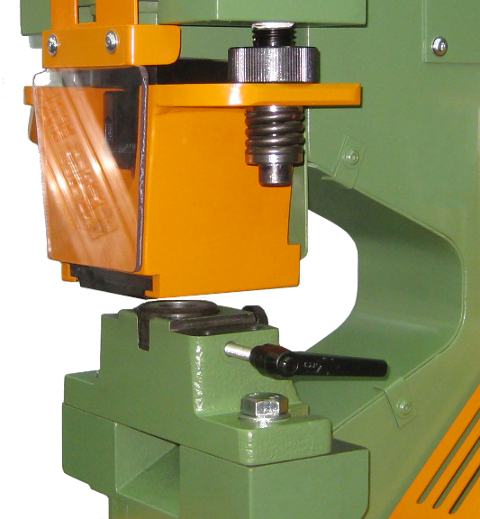

Ponsmachine |
Ponsdruk |
kN |
400 |
Slag, traploos instelbaar |
mm |
32 |
Aantal slagen ponsmachine, |
min-1 |
24 |
Uitlading ponsmachine |
mm |
180 |
Werkhoogte |
mm |
970 |
Ponst met standaard ponsinrichting |
tot mm |
Ø 31 in 10 |
Ponst met vergrote ponsinrichting |
||
• SV 58 / 65 |
tot mm |
Ø 58 in 5 |
tot mm |
Ø 65 in 4,5 |
|
|
||
Machinegegevens |
||
Vermogen |
kW |
3 |
Olievulling |
l |
30 |
Brutto gewicht, incl. olie (met palette) |
ca. kg |
550 |
Machine-afmetingen L×B×H |
cm |
67×62×160 |
Bestelnummer |
40785 |
|
Alle kapaciteitsopgaven hebben betrekking op een materiaaltrekvastheid van 450 N/mm2. Konstruktiewijzigingen voorbehouden. |
||
Toebehoren
|
|
|
|
|
|
|
|
|
|
Uitvoering
- Platstaalmessen, 310 mm lang, aan 4 zijden te gebruiken,
ook voor hoekstaal 45° - Materiaaloplegtafel aan de platstaalschaar
- Profielstahlmessen voor knippen van hoekstaal 90°,
rond- en vierkantstaal - Stempel-snelwissel-inrichting tot 31 mm Ø, groene serie
- Afstroper, draaibaar en in hoogte verstelbaar, met verwisselbare platen
- Voetpedaal en elektrisch bedieningspaneel
- Aansluiting voor bijvoorbeeld elektr. lengte-aanslag
- Hydraulisch aggregaat, geïntegreerd
- Draaistroommotor
|
|
|
|
Original-Peddinghaus
|
||
Peddibasic No. 1 |
400 kN |
||
|
|
|||
