Peddimax No. 1 met CNC-aanslagsysteem 400 × 1000
Kenn-Nr. 556
Het CNC-aanslagsysteem 556 is leverbaar in de maten 400×1000 en 400×2000
voor de modellen
Werkwijze
- Het aanslagsysteem verplaatst zich vanuit het midden van het gereedschap in de Y-as max. 400 mm en in de X-as max. 1000 mm.
- Door de dubbelzijdige geleiding van de aanslag (links en rechts) wordt kantelen voorkomen.
- Nauwkeurige positionering door kogelomloopspindel.
- De motoren zijn voorzien van een incrementele draaigever.
- Zeer gebruiksvriendelijke software met uitgebreide mogelijkheden.

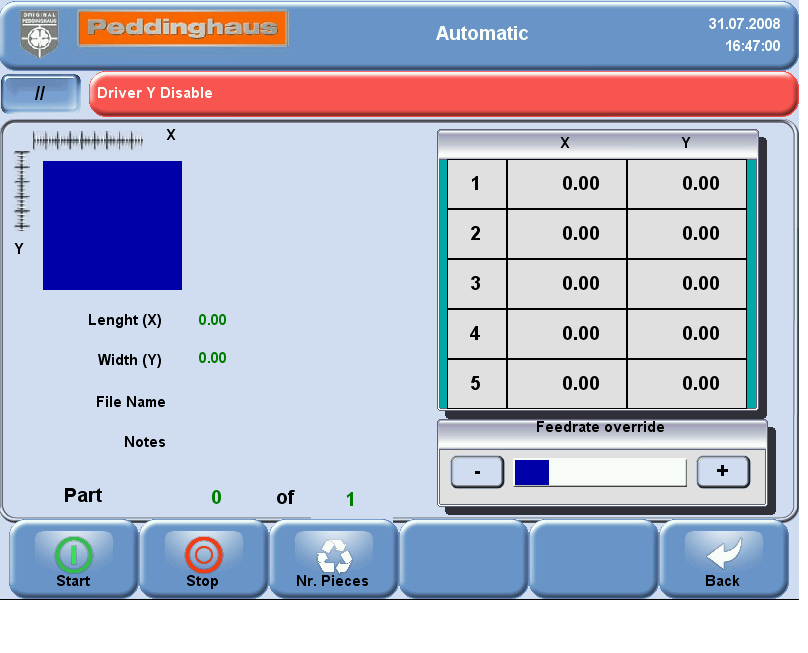

- Touchscreen-monitor
- Invoer van de gegevens in decimale inch of metrisch
- Keuzemogelijkheid "Ponsen" of "Korrelen"
- Grafische weergave van de te ponsen gaten en/of gatmiddens, van de werkstukafmetingen met gat- en gatmiddenpositie evenals van het productieverloop
- Opslaan van het programma op USB-geheugenstick
- Lezen van / schrijven naar USB-geheugenstick
CNC-aanslagsysteem 556
Aansluiting op het bedrijfsnetwerk ...
Met de nieuwe generatie van het CNC-aanslagsysteem 556 is het nu mogelijk om met behulp van speciale software, die op een gangbare pc wordt geïnstalleerd, de te verwerken werkstukken direct op de werkplek te programmeren en van daaruit met een FTP-programma naar de machine te verzenden.
De CNC-besturing is voorzien van een ethernet-interface, waarmee de machine met een gangbare netwerkkabel direct met het bedrijfsnetwerk moet worden verbonden. De besturing krijgt af fabriek een eigen IP-adres, dat ter plaatse door de klant op elk moment kan worden gewijzigd.
Om u het nieuwe systeem te kunnen demonstreren, hebben wij in de fabriek Gevelsberg een ponsmachine Hydraulic 502 met een CNC-tafel 400×1000 mm geïnstalleerd.
Wij verwachten graag uw bezoek.
Tel. +49 (0) 2332 72-0
Toepassingen in de staalbouw
Het CNC-aanslagsysteem koppelt Peddinghaus pons- en schaarinstallaties aan het bedrijfsnetwerk en draagt order- en lengtegegevens direct over naar de machine. In plaats van elke positie afzonderlijk aan het bedieningspaneel in te voeren, neemt de besturing de aanslaglengtes en gatposities over uit de werkvoorbereiding. Zo kunnen terugkerende profielseries gestuurd en navolgbaar worden vervaardigd.
Typische toepassingen
- Overdracht van snij- en gatlengtes uit de werkvoorbereiding naar de machine zonder handmatige invoer
- Serieproductie van gelijksoortige profielen met opgeslagen lengte- en gatpatronen
- Vermindering van overdrachtsfouten bij de verwerking van stuklijsten
- Navolgbare orderafwikkeling via de koppeling met de IT van het bedrijf
- Snel omstellen tussen verschillende onderdelen via oproepbare datasets
Voor welke bedrijven
Ingezet in staalbouw- en metaalbouwbedrijven evenals in de serie- en profielproductie die hun installaties in de bedrijfsmatige werkvoorbereiding willen integreren.
Veelgestelde vragen
Waarvoor dient het CNC-aanslagsysteem?
Het verbindt de pons- of schaarinstallatie met het bedrijfsnetwerk en neemt aanslaglengtes en bewerkingsgegevens direct over uit de werkvoorbereiding, in plaats van ze aan het bedieningspaneel in te voeren.
Welk voordeel biedt de netwerkkoppeling in de praktijk?
Ordergegevens komen zonder opnieuw handmatig invoeren bij de machine. Dat vermindert overdrachtsfouten en versnelt het omstellen bij terugkerende profielseries.
