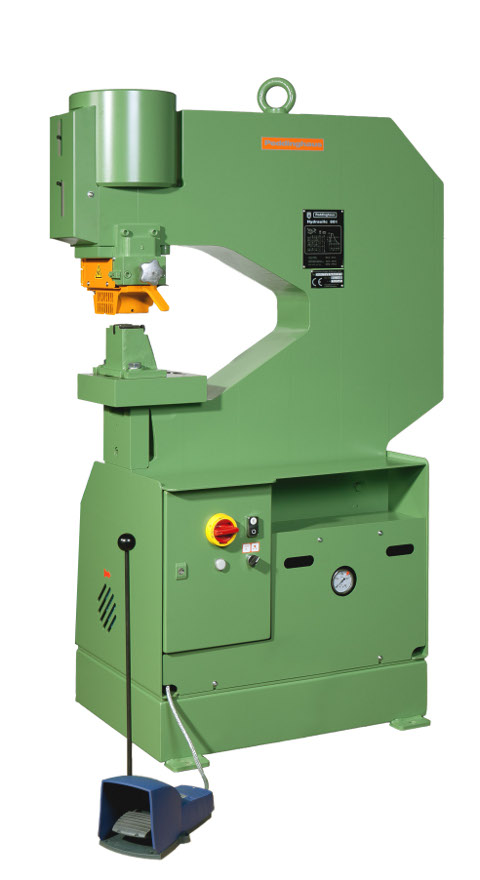

Peddinghaus Hydraulische Lochstanze Hydraulic 801
Lochstanze mit hydraulischem Antrieb
Technische Daten
Lochstanze
| Stanzkraft | kN | 800 |
| Hub | mm | 80 |
| Hub, stufenlos einstellbar | mm | 10 - 80 |
| Hubzahl bei 10 mm Hub | min-1 | 33 |
| Ausladungstiefe | mm | 510 |
| Arbeitshöhe bis Matrize | mm | 1070 |
| Einbauhöhe | mm | 398 |
| Stanzentischbreite | mm | 255 |
| locht mit Normal-Stanzvorrichtung | ||
| mit Stanzentisch | bis mm | Ø 31 in 18 |
| mit Universal-Stanzsattel | ||
| U-Stahl, im Flansch | mm | 100 - 300 |
| Doppel-T-Stahl, im Flansch | mm | 80 - 300 |
| U-Stahl, im Steg | mm | 100 - 300 |
| Doppel-T-Stahl, im Steg | mm | 80 - 300 |
| locht mit Sonder-Stanzvorrichtung | ||
| • SV 58 / 65 | bis mm | Ø 58 in 10 |
| • SV 58 / 65 | bis mm | Ø 65 in 9 |
| • SV 90 | bis mm | Ø 90 in 6 |
| • SV 130 | bis mm | Ø 130 in 4 |
Maschinendaten
| Nennleistung | kW | 4 |
| Ölfüllung | l | 45 |
| Nettogewicht, einschl. Öl | ca. kg | 1450 |
| Maschinenmaße L×B×H | cm | 113×65×175 |
| Artikel-Nr. | 42280 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Stanzentisch oder Universal-Stanzsattel
- Abstreifer, höhenverstellbar und schwenkbar, mit Wechselplatte
- hydraulischer Niederdrucksucher für Fußtasterbetätigung
- Zweistufen-Fußtaster und elektrische Bedienelemente
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.
316 Stempel- und Matrizen-Sortiment
Version 331: Stempel-Schnellwechselvorrichtung bis Ø 31 mm mit Matrizenhalter und Stanzentisch
alternativ, für Flansch- und Steglochungen in Profilstahl:
Version 332: Stempel-Schnellwechselvorrichtung mit Universal-Stanzsattel bis Ø 31 mm
für Matrize Nr. 3, Flanschmatrize Nr. 8 und Winkelstahlmatrize Nr. 14
Einsatzgebiete im Stahlbau
Die Hydraulic 801 ist eine hydraulische Lochstanze für das kalte Lochen von Flachstahl, Winkelstahl und weiteren Profilen. Mit ihrer höheren Presskraft eignet sie sich auch für stärkere Materialquerschnitte und größere Lochdurchmesser bei der Anarbeitung von Knotenblechen, Laschen und Anschlussteilen.
Typische Anwendungen
- Lochen stärkerer Flachstähle und Bleche für Schraubverbindungen
- Größere Lochdurchmesser an Knotenblechen und Stoßlaschen
- Lochbearbeitung von Winkel- und Profilstahl im Anschlussbereich
- Anarbeitung von Montage- und Befestigungslöchern an Bauteilen
- Wiederkehrende Lochserien mit Anschlag und passendem Stempel-Matrizen-Satz
Für welche Betriebe
Eingesetzt in Stahlbau, Metallbau, Stahlhandel und in Betrieben mit stärkeren Profilquerschnitten.
Häufige Fragen
Wann ist eine stärkere Lochstanze sinnvoll?
Größere Materialstärken und größere Lochdurchmesser erfordern mehr Presskraft, da diese mit Blechdicke und Lochdurchmesser steigt. Eine kräftigere Stanze erweitert den nutzbaren Bereich an Querschnitten und Werkzeugen gegenüber kleineren Maschinen.
Kann mit der Maschine Winkelstahl gelocht werden?
Ja, mit passender Auflage und Werkzeugen lässt sich Winkelstahl im Steg- oder Flanschbereich lochen. Die konkret bearbeitbaren Profile hängen von Auflage, Ausladung und Werkzeugbestückung ab.
Muss vor dem Stanzen angerissen werden?
Für Einzellöcher wird die Position angerissen oder über Anschlag eingestellt. Bei wiederkehrenden Lochabständen ermöglichen Längs- und Seitenanschläge ein reproduzierbares Setzen ohne erneutes Anreißen jedes Lochs.
