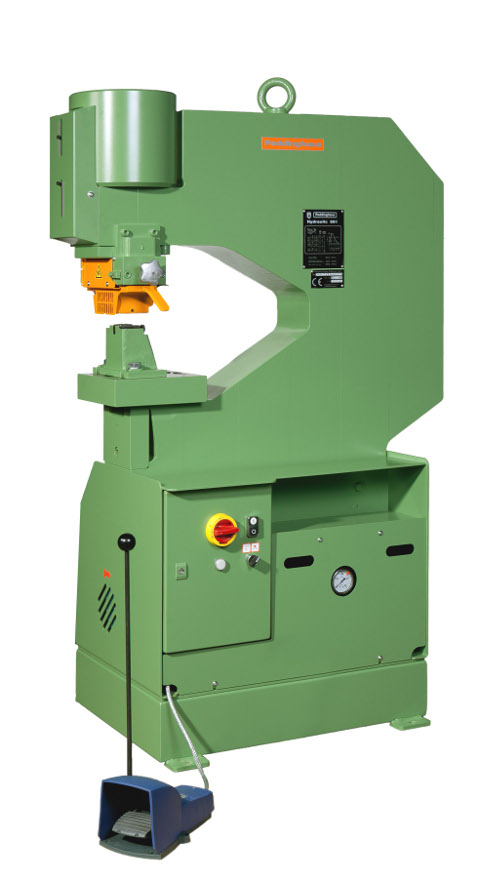

Peddinghaus hydraulische ponsmachine Hydraulic 801
hydraulische ponsmachine
Technische gegevens
Ponsmachine
| Ponsdruk | kN | 800 |
| Slag | mm | 80 |
| Slag, instelbaar | mm | 10 - 80 |
| Aantal slagen bij 10 mm slag | mm-1 | 33 |
| Werkhoogte, tot matrijs | mm | 1070 |
| Inbouwhoogte | mm | 398 |
| Uitlading | mm | 510 |
| Breedte ponstafel | mm | 255 |
| Ponst met standaard ponsinrichting | ||
| met ponstafel | tot mm | Ø 31 in 18 |
| met universeel ponszadel | ||
| U-staal in de flens | mm | 100 - 300 |
| I-staal in de flens | mm | 80 - 300 |
| U-staal in het lijf | mm | 100 - 300 |
| I-staal in het lijf | mm | 80 - 300 |
| Ponst met vergrote ponsinrichting: | ||
| SV 58 / 65 | tot mm | Ø 58 in 10 |
| SV 58 / 65 | tot mm | Ø 65 in 9 |
| SV 90 | tot mm | Ø 90 in 6 |
| SV 130 | tot mm | Ø 130 in 4 |
Maschinegegevens
| Vermogen | kW | 4 |
| Olievulling | l | 45 |
| Netto gewicht incl. olie | ca. kg | 1450 |
| Machine-afmetingen L × B × H | cm | 113 × 65 × 175 |
| Bestelnummer | 42280 |
Alle prestatiegegevens hebben betrekking op een materiaalsterkte van 450 N/mm². Constructiewijzigingen voorbehouden.
42280
Alle kapaciteitsopgaven hebben betrekking op een materiaaltrekvastheid van 450 N/mm2. Konstruktiewijzigingen voorbehouden.
Uitvoering
- Stempel-snelwissel-inrichting tot 31 mm Ø, groene serie
- Ponstafel of universeel ponszadel
- Afstroper, draaibaar en in hoogte verstelbaar, met verwisselbare platen
- Hydraulische onderdrukzoeker in voetpedaal
- 2-Fasen voetpedaal en elektrische bediening
- Hydraulische aggregaat, geïntegreerd
- Draaistroommotor, 400 Volt, 50 Hz
Toepassingen in de staalbouw
De Hydraulic 801 is een hydraulische ponsmachine voor het koud ponsen van platstaal, hoekstaal en andere profielen. Met haar hogere perskracht is ze ook geschikt voor zwaardere materiaaldoorsneden en grotere gatdiameters bij het bewerken van knoopplaten, stripverbindingen en aansluitdelen.
Typische toepassingen
- Ponsen van zwaarder platstaal en plaat voor boutverbindingen
- Grotere gatdiameters in knoopplaten en koppelstrippen
- Gatbewerking van hoek- en profielstaal in het aansluitgebied
- Voorbereiden van montage- en bevestigingsgaten in onderdelen
- Terugkerende gatseries met aanslag en passende stempel-matrijsset
Voor welke bedrijven
Toegepast in de staalbouw, metaalbouw, staalhandel en in bedrijven met zwaardere profieldoorsneden.
Veelgestelde vragen
Wanneer is een zwaardere ponsmachine zinvol?
Grotere materiaaldiktes en grotere gatdiameters vragen meer perskracht, omdat deze toeneemt met de plaatdikte en de gatdiameter. Een krachtigere ponsmachine vergroot het bruikbare bereik aan doorsneden en gereedschappen ten opzichte van kleinere machines.
Kan met de machine hoekstaal worden geponst?
Ja, met de juiste ondersteuning en gereedschappen kan hoekstaal in het lijf- of flensgebied worden geponst. Welke profielen daadwerkelijk te bewerken zijn, hangt af van de ondersteuning, de keeldiepte en het gemonteerde gereedschap.
Moet voor het ponsen worden afgetekend?
Voor afzonderlijke gaten wordt de positie afgetekend of via een aanslag ingesteld. Bij terugkerende gatafstanden maken langs- en zijaanslagen een reproduceerbaar plaatsen mogelijk zonder elk gat opnieuw af te tekenen.
