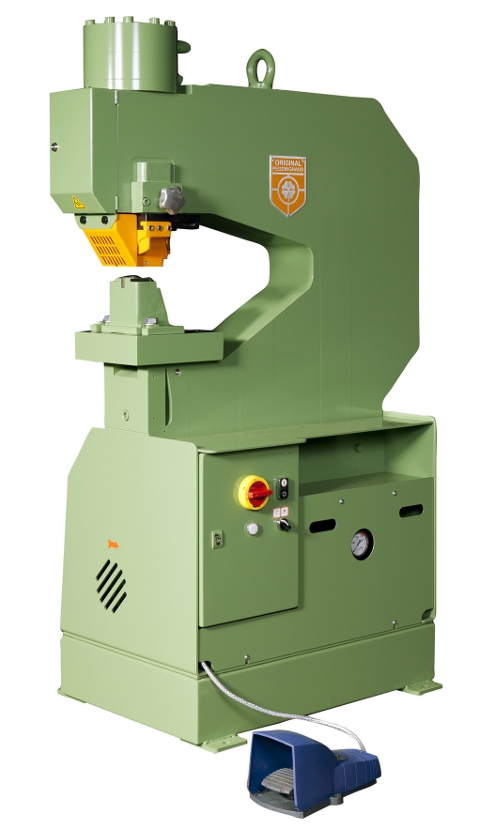

Peddinghaus Lochstanze Hydraulic 502
Lochstanze mit hydraulischem Antrieb
Technische Daten
Lochstanze
| Stanzkraft | kN | 500 |
| Hub | mm | 32 |
| Hub, stufenlos einstellbar | mm | 10 - 32 |
| Hubzahl bei 10 mm Hub | min-1 | 35 |
| Ausladungstiefe | mm | 510 |
| Arbeitshöhe bis Matrize | mm | 1070 |
| Einbauhöhe | mm | 350 |
| Stanzentischbreite | mm | 255 |
| locht mit Normal-Stanzvorrichtung | ||
| mit Stanzentisch | bis mm | Ø 31 in 12 |
| mit Universal-Stanzsattel | ||
| U-Stahl, im Flansch | mm | 100 - 300 |
| Doppel-T-Stahl, im Flansch | mm | 80 - 300 |
| U-Stahl, im Steg | mm | 100 - 300 |
| Doppel-T-Stahl, im Steg | mm | 80 - 300 |
| locht mit Sonder-Stanzvorrichtung | ||
| • SV 58 / 65 | bis mm | Ø 58 in 7 |
| • SV 58 / 65 | bis mm | Ø 65 in 6 |
| • SV 90 | bis mm | Ø 90 in 4 |
| • SV 130 | bis mm | Ø 130 in 3 |
Maschinendaten
| Nennleistung | kW | 4 |
| Ölfüllung | l | 45 |
| Nettogewicht, einschl. Öl | ca. kg | 1320 |
| Maschinenmaße L × B × H | cm | 108×65×168 |
| Artikel-Nr. | 42270 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- Stempel-Schnellwechsel-Vorrichtung bis 31 mm Ø, für grüne Serie
- Stanzentisch oder Universal-Stanzsattel
- Abstreifer, höhenverstellbar und abschiebbar, mit Wechselplatte
- hydraulischer Niederdrucksucher für Fußtasterbetätigung
- Zweistufen-Fußtaster und elektrische Bedienelemente
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.
Version 331: Stempel-Schnellwechselvorrichtung bis Ø 31 mm mit Matrizenhalter und Stanzentisch
alternativ, für Flansch- und Steglochungen in Profilstahl:
Version 332: Stempel-Schnellwechselvorrichtung mit Universal-Stanzsattel bis Ø 31 mm
für Matrize Nr. 3, Flanschmatrize Nr. 8 und Winkelstahlmatrize Nr. 14
Einsatzgebiete im Stahlbau

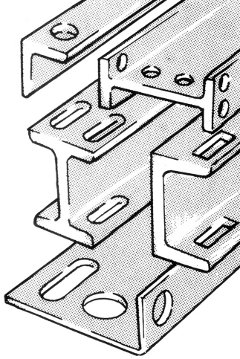

Die Hydraulic 502 ist eine hydraulisch angetriebene Lochstanze zur kalten Lochherstellung in Flach-, Winkel- und Profilstahl. Sie erzeugt runde und je nach Werkzeug auch Langlöcher direkt im Werkstück, ohne Bohren und ohne thermischen Eintrag, und eignet sich für die Lochbild-Anarbeitung von Knotenblechen, Laschen und Anschlussteilen im Stahlbau.
Typische Anwendungen
- Stanzen von Durchgangs- und Schraubenlöchern in Flachstahl und Blechlaschen
- Lochbilder an Knotenblechen und Anschlusswinkeln für Schraubverbindungen
- Lochen von Winkelstahl im Steg- und Flanschbereich
- Vorbereitung von Befestigungs- und Montagelöchern an Profilstahl
- Serienlochung gleicher Teile mit Anschlag für wiederkehrende Lochabstände
Für welche Betriebe
Eingesetzt in Stahlbau, Metallbau, Schlossereien und im Stahlhandel für die werkstattnahe Lochanarbeitung.
Häufige Fragen
Wofür wird eine hydraulische Lochstanze im Stahlbau genutzt?
Sie stellt Löcher kalt im Werkstück her, indem ein Stempel das Material durch eine Matrize drückt. Im Stahlbau dient das vor allem dem Setzen von Schraubenlöchern in Flachstahl, Laschen und Knotenblechen, ohne dass gebohrt oder gebrannt werden muss.
Was unterscheidet Stanzen vom Bohren?
Beim Stanzen wird das Loch in einem Hub durch Scherung erzeugt, beim Bohren spanend. Stanzen ist bei passenden Materialstärken deutlich schneller pro Loch und erzeugt keinen Span, hängt aber von der verfügbaren Presskraft und der Werkzeugbestückung ab.
Welche Lochformen sind möglich?
Über den Werkzeugwechsel lassen sich runde Löcher in verschiedenen Durchmessern und mit entsprechenden Stempel-Matrizen-Sätzen auch Langlöcher herstellen. Die konkret nutzbaren Werkzeuge richten sich nach der Maschinenausstattung.
