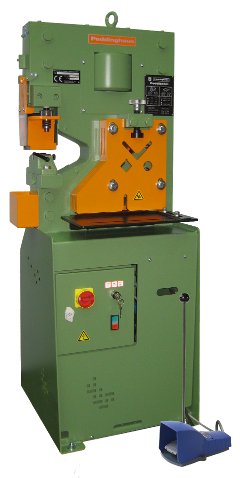

Peddinghaus Pons-knipmachine Peddibasic No 1
gekombineerde pons-knipmachine
Technische gegevens
| Knipt plaatstaal vervormingsarm | tot mm | 300 × 12 |
| L-staal, 45° | tot mm | 50 × 5 |
| Kniplengte van het mes | mm | 310 |
| Werkhoogte | mm | 865 |
| Knip-dwarsdoorsnede | max. mm² | 1550 |
| Slag, traploos instelbaar | mm | 10-36 |
| met standaard messen 90°: | ||
| L-staal, 90° | tot mm | 80 × 8 |
| Rondstaal | mm | 30 |
| Vierkantstaal | mm | 30 |
| met speciale messen: | ||
| UPN- / IPN-staal | option | |
| Werkhoogte - midden messenplaat | mm | 970 |
| Ponsdruk | kN | 400 |
| Slag, traploos instelbaar | mm | 32 |
| Aantal slagen ponsmachine, (15 mm) | min-1 | 24 |
| Uitlading ponsmachine | mm | 180 |
| Werkhoogte | mm | 970 |
| Ponst met standaard ponsinrichting | tot mm | Ø 31 in 10 |
| Ponst met vergrote ponsinrichting | ||
| • SV 58 / 65 | tot mm | Ø 58 in 5 |
| tot mm | Ø 65 in 4,5 | |
| Machinegegevens | ||
| Vermogen | kW | 3 |
| Olievulling | l | 30 |
| Brutto gewicht, incl. olie (met palette) | ca. kg | 550 |
| Machine-afmetingen L×B×H | cm | 67×62×160 |
| Bestelnummer | 40785 | |
| Alle kapaciteitsopgaven hebben betrekking op een materiaaltrekvastheid van 450 N/mm2. Konstruktiewijzigingen voorbehouden. | ||
Alle prestatiegegevens hebben betrekking op een materiaalsterkte van 450 N/mm². Constructiewijzigingen voorbehouden.
Platstaalschaar
Profiel-Stafstaalschaar
Ponsmachine
Uitvoering
- Platstaalmessen, 310 mm lang, aan 4 zijden te gebruiken, ook voor hoekstaal 45°
- Materiaaloplegtafel aan de platstaalschaar
- Profielstahlmessen voor knippen van hoekstaal 90°, rond- en vierkantstaal
- Stempel-snelwissel-inrichting tot 31 mm Ø, groene serie
- Afstroper, draaibaar en in hoogte verstelbaar, met verwisselbare platen
- Voetpedaal en elektrisch bedieningspaneel
- Aansluiting voor bijvoorbeeld elektr. lengte-aanslag
- Hydraulisch aggregaat, geïntegreerd
- Draaistroommotor
Toepassingen in de staalbouw
De Peddibasic No. 1 verenigt een profielstaalschaar en een ponsmachine in een machine en dekt daarmee twee basisbewerkingen van de staalbewerking op een werkplek af. Ze knipt plat-, rond- en hoekstaal op lengte en brengt in dezelfde opstelling gaten aan voor boutverbindingen, wat de instel- en wisselwegen in de werkplaats verkort.
Typische toepassingen
- Op lengte knippen van platstaal, rondstaal en hoekstaal
- Ponsen van platstaal en strippen voor boutverbindingen
- Knippen en ponsen van kleinere aansluitdelen op dezelfde plek
- Bewerken van knoopplaten en bevestigingsstrippen
- Voorbereiding van profielen voor de montage dicht bij de werkplaats
Voor welke bedrijven
Toegepast in smederijen, metaalbouw, kleinere staalbouwbedrijven en reparatiewerkplaatsen als compacte combinatiewerkplek.
Veelgestelde vragen
Wat doet een gecombineerde profielstaalschaar met ponsmachine?
Ze verenigt twee functies in een machine: het op lengte knippen van profiel- en platstaal en het ponsen van gaten. Daardoor kunnen knip- en ponsbewerkingen op een werkplek worden uitgevoerd zonder van machine te wisselen.
Voor welke werkstukken is de machine geschikt?
Typisch zijn plat-, rond- en hoekstaal, die op lengte worden geknipt en van gaten voor boutverbindingen worden voorzien. Ze is bijzonder geschikt voor de werkplaatsgerichte bewerking van kleinere aansluit- en bevestigingsdelen.
Welk voordeel biedt de combinatie ten opzichte van losse machines?
Een schaar en een pons in een opstelling besparen opstelruimte en voorkomen het verplaatsen van de werkstukken tussen twee machines. Dat is vooral een voordeel bij wisselende kleine series en in bedrijven met beperkte ruimte.
