Technische Daten
| Positioniergenauigkeit: | 0,1mm | |
| Arbeitslängen: | von 50 bis zu 1000 mm* | |
| Positioniergeschwindigkeit: | 3.000 mm/min | |
| Programmspeicher: | 999 Programme | |
| Motordaten: | 3000 U/min. - 0,40 kW | |
| *andere Längen auf Anfrage |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

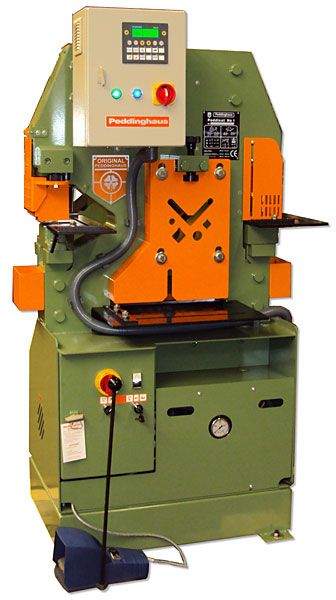

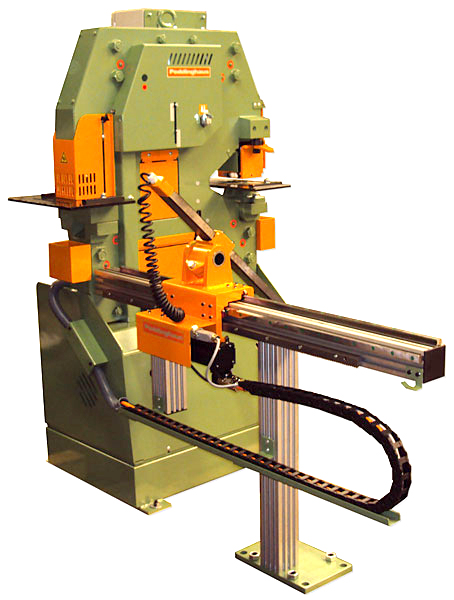

Der automatische CNC-gesteuerte Längenanschlag wurde entwickelt für den Scherbereich "Profil- und Flachstahlschere" der kombinierten Profilstahlscheren der Peddinghaus-Serie.
Der automatische CNC-Längenanschlag gewährleistet höchste Genauigkeit für das Schneiden Ihrer Werkstücke. Er ist einsetzbar für die Profil- und Flachstahlschere und in Kombination mit einem hydraulischen Niederhalter ein perfektes Werkzeug für die Serienproduktion.
Ausstattungsmerkmale

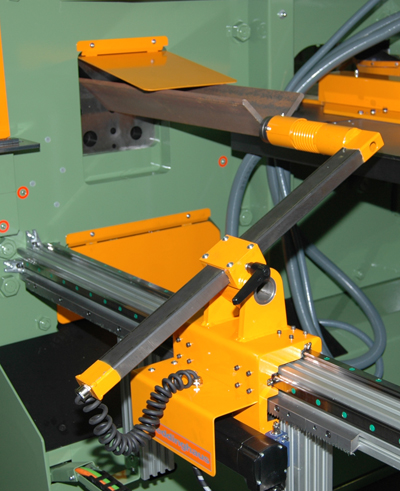

- geschliffene robuste Aluminium-Führung für ein optimales Verfahren des Messkopfes
- der bürstenlose Servomotor erlaubt ein geräuschloses Verfahren des Messkopfes
- schnelle und einfache Möglichkeit für die Erstellung und Eingabe der Produktionsprogramme
- LCD-Display mit grossen Buchstaben
- Vorwahlzähler für die Produktionsmenge
- IP65-gesichert gegen Wasser und Schmutz
Arbeitsweise
- Der automatische Anschlag, ausgestattet mit einem Anschlagkopf, verfährt in die eingestellte Position.
- Der Schneidvorgang startet, sobald das zu bearbeitende Material gegen den Anschlagkopf geschoben wird.
- Nach dem Schneidvorgang fährt der Anschlagkopf ein klein wenig zurück, so dass das geschnittene Material in den dafür vorgesehenen Behälter fallen kann.
- Nach diesem Vorgang fährt der Anschlagkopf wieder in die Ausgangsposition.
- Der Schneidvorgang kann nun von neuem gestartet werden.
Einsatzgebiete im Stahlbau
Der CNC-Längenanschlag positioniert das Werkstück automatisch auf die vorgegebene Bearbeitungslänge, bevor gestanzt oder geschert wird. Der Bediener legt das Profil an, die Steuerung fährt den Anschlag auf das hinterlegte Maß. Damit lassen sich Längen reproduzierbar einhalten, ohne bei jedem Stück neu anzureißen oder zu messen.
Typische Anwendungen
- Automatisches Anfahren der Schnittlänge bei der Profilbearbeitung
- Reproduzierbares Ablängen gleicher Teile in Serie
- Setzen mehrerer Lochpositionen entlang eines Profils nach hinterlegtem Lochbild
- Bearbeitung von Flach-, Winkel- und U-Profilen auf definierte Längen
- Verkürzte Rüstzeiten durch abrufbare Maße statt manuellem Anreißen
Für welche Betriebe
Genutzt von Stahlbau, Metallbau und Schlossereien sowie im Stahlhandel, wo Profile wiederholgenau auf Länge bearbeitet werden.
Häufige Fragen
Was macht der CNC-Längenanschlag?
Er fährt selbsttätig auf die vorgegebene Bearbeitungslänge, sodass das Werkstück nur noch angelegt werden muss. Das Anreißen und Nachmessen jedes einzelnen Teils entfällt.
Eignet sich der Anschlag für Serienteile?
Ja. Da die Länge in der Steuerung hinterlegt ist, wird jedes Teil auf das gleiche Maß bearbeitet, was bei wiederkehrenden Stückzahlen die Maßhaltigkeit sichert.
Für welche Profile ist der Längenanschlag gedacht?
Er wird für gängige Stahlbauprofile wie Flach-, Winkel- und U-Stahl eingesetzt, die vor dem Stanzen oder Scheren auf definierte Längen positioniert werden.
