Données techniques
| précision de positionnement | 0,1 mm | |
| longueur du matériau à couper | 50 à 1.000 mm* | |
| vitesse de positionnement | 3000 mm/min | |
| mémoire de programme | 999 programmes | |
| données du moteur | 3.000 rpm - 0,40 kW | |
| *autres longueurs sur demande |
Toutes les performances se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de conception.

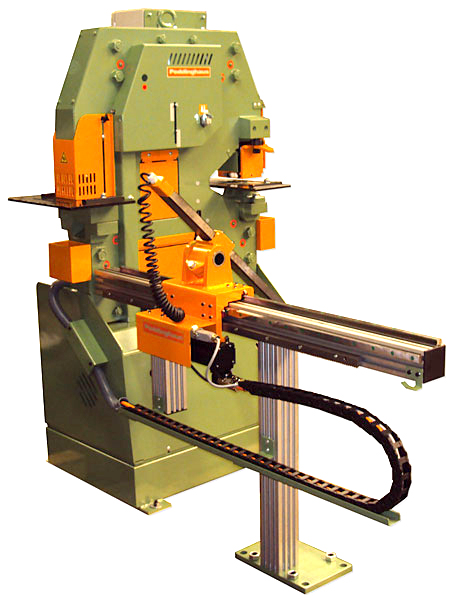

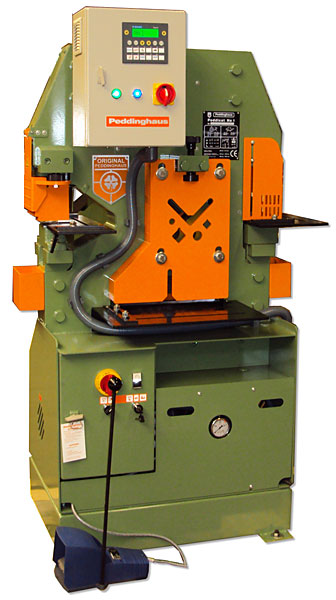

La butée de longueur automatique à commande numérique a été mise au point pour utilisation sur les postes de cisaille à profilés et à fers plats de la gamme Peddinghaus des cisailles à profilés combinées.
La butée CNC automatique assure un maximum de précision lors de la coupe de vos pièces.
Combinée avec un serre-barre hydraulique, elle devient un moyen parfait pour la production de séries.
Caractéristiques de construction
- guidage robuste en aluminium poli assurant un déplacement parfait de la tête de mesurage
- mouvement silencieux de la tête de mesurage grâce au servo-moteur exempt de balais
- édition et introduction rapides et faciles des programmes de production
- affichage LCD à grosses lettres
- compteur à présélection pour la quantité de production
- protection IP65 contre l'eau et la poussière
Mode d'opération

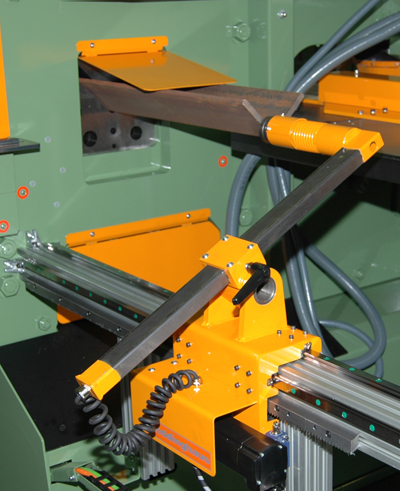

- La butée automatique équipée d'une tête de butée se déplace dans la position réglée.
- L'opération de coupe est déclenchée dès que le matériau est poussé contre la tête de butée.
- Après la coupe, la tête de butée recule légèrement pour laisser le matériau coupé tomber dans le bac prévu.
- Ces opérations terminées, la tête de butée retourne dans sa position de départ.
- Une nouvelle opération de coupe peut être déclenchée.
Domaines d'application en construction métallique
La butée de longueur CNC positionne automatiquement la pièce à la longueur d'usinage prescrite avant le poinçonnage ou le cisaillage. L'opérateur met le profilé en place, la commande déplace la butée jusqu'à la cote enregistrée. Les longueurs sont ainsi respectées de façon reproductible, sans avoir à tracer ni mesurer chaque pièce à nouveau.
Applications typiques
- Approche automatique de la longueur de coupe lors de l'usinage des profilés
- Découpe à longueur reproductible de pièces identiques en série
- Positionnement de plusieurs perçages le long d'un profilé selon un schéma de perçage enregistré
- Usinage de profilés plats, cornières et profilés en U à des longueurs définies
- Temps de réglage réduits grâce à des cotes rappelables plutôt qu'à un traçage manuel
Pour quelles entreprises
Utilisée par la construction métallique, la charpente acier et la serrurerie ainsi que dans le négoce de l'acier, où les profilés sont usinés à longueur avec une précision répétable.
Questions fréquentes
Que fait la butée de longueur CNC ?
Elle se déplace d'elle-même jusqu'à la longueur d'usinage prescrite, de sorte qu'il suffit de mettre la pièce en place. Le traçage et le remesurage de chaque pièce sont supprimés.
La butée convient-elle aux pièces de série ?
Oui. La longueur étant enregistrée dans la commande, chaque pièce est usinée à la même cote, ce qui garantit la précision dimensionnelle pour les quantités récurrentes.
Pour quels profilés la butée de longueur est-elle prévue ?
Elle est utilisée pour les profilés acier courants tels que les fers plats, les cornières et les profilés en U, positionnés à des longueurs définies avant le poinçonnage ou le cisaillage.
