Datos técnicos
| Precisión en el posicionamiento: | 0,1mm | |
| Longitud de trabajo: | 50 hasta 1000 mm* | |
| Velocidad de posicionamiento: | 3000 mm/min | |
| Num. piezas por trabajo: | 999 longitudes por trabajo | |
| Motor: | 3000 rpm - 0,40 kW | |
| *consultar otras longitudes de trabajo |
Todos los datos de rendimiento se refieren a una resistencia del material de 450 N/mm². Sujeto a modificaciones de diseño.
- Peddinghaus Española, S.A.
- Pol. Ind. Gojain
- 01170 Legutiano - Alava - España
- tel. +34 945 46 53 70
- fax +34 945 46 55 26

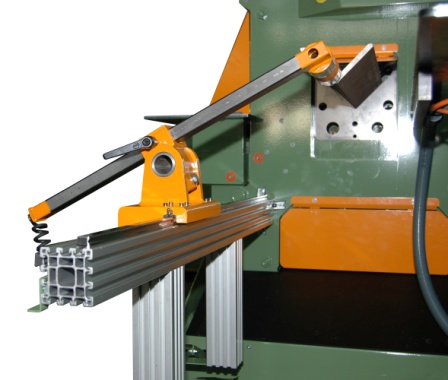

El tope de longitud CNC se ha diseñado para ser utilizado tanto en la estación de corte de llanta como en la de corte de perfiles de las cizallas / punzonadoras.
El tope de longitud CNC garantiza el corte de sus piezas con la máxima precisión y calidad de corte. Combinado con un pisador hidráulico de sujeción, se convierte en el sistema perfecto para sus cortes en serie.
Modo de trabajo:
El dispositivo automático dispone de un tope de material que se posiciona automáticamente en la medida deseada.
Posteriormente, el operador empuja el material contra el tope ya posicionado y la máquina, de forma automática efectúa el ciclo de corte, mientras que el tope se retrae ligeramente para facilitar la evacuación del material y posicionarse posteriormente en la posición programada para proceder al siguiente corte.
Aplicaciones en la construcción metálica
El tope longitudinal CNC posiciona la pieza automáticamente a la longitud de mecanizado indicada antes de punzonar o cizallar. El operario coloca el perfil y el control desplaza el tope hasta la medida almacenada. Así se mantienen las longitudes de forma reproducible, sin necesidad de trazar ni medir cada pieza de nuevo.
Aplicaciones típicas
- Aproximación automática a la longitud de corte en el mecanizado de perfiles
- Corte a medida reproducible de piezas iguales en serie
- Colocación de varias posiciones de agujero a lo largo de un perfil según un patrón de agujeros almacenado
- Mecanizado de perfiles planos, angulares y en U a longitudes definidas
- Tiempos de preparación reducidos mediante medidas recuperables en lugar del trazado manual
Para qué empresas
Utilizado por la construcción metálica, las estructuras de acero y las cerrajerías, así como en el comercio del acero, donde los perfiles se mecanizan a longitud con precisión repetible.
Preguntas frecuentes
¿Qué hace el tope longitudinal CNC?
Se desplaza por sí mismo hasta la longitud de mecanizado indicada, de modo que solo hay que colocar la pieza. Se elimina el trazado y la medición de cada pieza individual.
¿Es adecuado el tope para piezas en serie?
Sí. Como la longitud está almacenada en el control, cada pieza se mecaniza a la misma medida, lo que asegura la exactitud dimensional en cantidades recurrentes.
¿Para qué perfiles está pensado el tope longitudinal?
Se emplea para perfiles habituales de estructuras de acero como acero plano, angular y en U, que se posicionan a longitudes definidas antes de punzonar o cizallar.
