Technische Daten
| Modell | 66 / 12 | |
| Bestell-Nr. | 24163 | |
| Anzahl der Stäbe, die gleichzeitig gebogen werden können | Stück | 1 |
| Betonstahl bis 850 N/mm² Festigkeit | bis Ø mm | 12 |
| Nettogewicht | kg | 12 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- stabile Stahlplattenkonstruktion
- Biegerollen und Mittelbolzen in gehärteter Ausführung
- geeignet für alle Bügelarten bis 12 mm Stahldurchmesser
- wahlweise normgerechtes Biegen um den feststehenden Mittelbolzen oder scharfkantiges Biegen mit dem Schlitz-Mittelbolzen
- stufenlos einstellbarer Winkelanschlag für genaue Biegewinkel; dadurch werden bei allen Bügeln gleiche Winkel erzielt
- zwei stufenlos einstellbare Längenanschläge für Bügel mit unterschiedlichen Schenkellängen
66
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Einsatzgebiete im Stahlbau

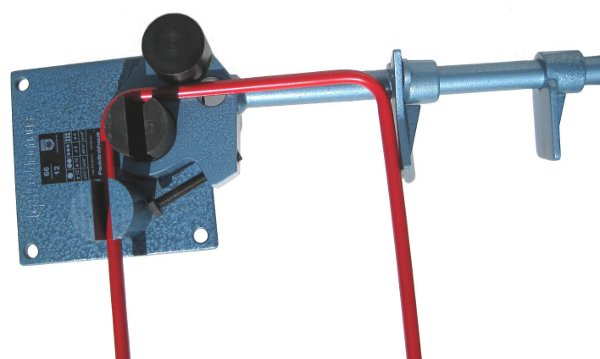

Der Bügelbieger von Peddinghaus dient der Fertigung von Bewehrungsbügeln aus Rund- und Betonstahl. Mit ihm biegen Sie geschlossene und offene Bügel mit den erforderlichen Winkeln und Schenkellängen für Stützen, Balken und Unterzüge.
Typische Anwendungen
- Biegen geschlossener Bügel für Stützen und Balken
- Anfertigen von Steckbügeln und Verbügelungen nach Bewehrungsplan
- Herstellen wiederkehrender Bügelformen mit gleichen Schenkellängen
- Abbiegen von Endhaken an Bügeln
- Vor-Ort-Fertigung kleinerer Bügelserien in Werkstatt oder Bauhütte
Für welche Betriebe
Eingesetzt im Stahlbetonbau, von Eisenflechtern, Bewehrungsbetrieben und Bauhütten.
Häufige Fragen
Was ist der Unterschied zwischen einem Bügelbieger und einem Betonstahl-Bieger?
Ein Betonstahl-Bieger ist für einzelne Abbiegungen und Haken ausgelegt. Ein Bügelbieger ist auf die wiederkehrende Fertigung kompletter Bügel mit mehreren Biegungen und definierten Schenkellängen ausgerichtet, sodass gleichförmige Bügel reproduzierbar entstehen.
Wofür werden Bewehrungsbügel benötigt?
Bügel umfassen die Längsbewehrung in Stützen, Balken und Unterzügen und nehmen Querkräfte auf. Sie fixieren die Stäbe in ihrer Lage und sichern die Betonüberdeckung. Maßhaltige Bügel mit korrekten Winkeln sind daher Voraussetzung für eine plangerechte Bewehrung.
