Données techniques
| Modèle | 66 / 12 | |
| no. de réf. | 24163 | |
| nombre de barres pouvant être cintrées simultanément | pièces | 1 |
| fer jusqu'à 850 N/mm2 de résistance | jusqu'à Ø mm | 12 |
| poids net | kg | 12 |
Toutes les performances se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de conception.
Équipement livré
- Construction robuste en plaques d'acier
- Galets de cintrage et boulon central trempés
- Conçue pour la fabrication d'étriers de tous types à partir de fers jusqu'à 12 mm de diamètre
- Au choix cintrage conformément aux normes autour du boulon de cintrage fixe ou cintrage à angles vifs sur le boulon central fendu
- Butée d'angle progressivement réglable pour le cintrage de l'angle exact, permettant d'obtenir des angles identiques sur tous les étriers
- Deux butées de longueur progressivement réglables pour le cintrage d'étriers à différente longueur de bras.
66
Les capacités indiquées se réfèrent à une résistance du matériau de 450 N/mm2. Sous réserve de modifications de construction.
Domaines d'application en construction métallique

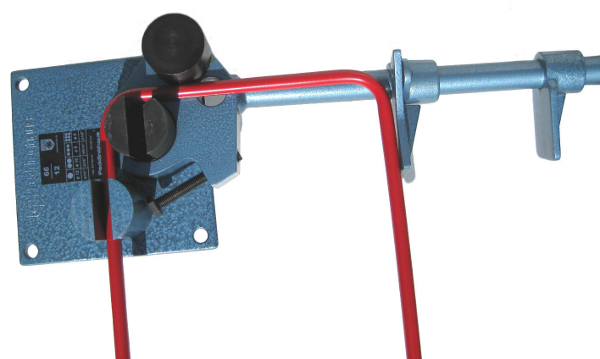

La cintreuse à étriers de Peddinghaus sert à fabriquer des étriers d'armature à partir de rond et d'acier à béton. Elle permet de cintrer des étriers fermés et ouverts avec les angles et longueurs de branche requis pour les poteaux, les poutres et les retombées.
Applications typiques
- Cintrage d'étriers fermés pour poteaux et poutres
- Fabrication d'étriers d'insertion et de ligatures selon le plan de ferraillage
- Réalisation de formes d'étrier récurrentes avec des longueurs de branche identiques
- Pliage de crochets d'extrémité sur les étriers
- Fabrication sur site de petites séries d'étriers en atelier ou en baraque de chantier
Pour quelles entreprises
Utilisée dans la construction en béton armé, par les ferrailleurs, les entreprises de ferraillage et les baraques de chantier.
Questions fréquentes
Quelle est la différence entre une cintreuse à étriers et une cintreuse pour acier à béton ?
Une cintreuse pour acier à béton est conçue pour des cintrages et des crochets individuels. Une cintreuse à étriers est destinée à la fabrication répétée d'étriers complets comportant plusieurs cintrages et des longueurs de branche définies, afin d'obtenir des étriers uniformes de manière reproductible.
À quoi servent les étriers d'armature ?
Les étriers entourent l'armature longitudinale dans les poteaux, les poutres et les retombées et reprennent les efforts tranchants. Ils maintiennent les barres en position et garantissent l'enrobage du béton. Des étriers précis aux angles corrects sont donc une condition d'un ferraillage conforme au plan.
