Peddinghaus CNC lineaire meet-inrichtung
Nog sneller, nog nauwkeuriger ponsen of knippen
Technische gegevens
| Meetbereik | tot 3.000 en 6.000 mm | |
| Rolbreedte | 300 mm | |
| Nauwkeurige positionering | 0,1 mm |
Alle prestatiegegevens hebben betrekking op een materiaalsterkte van 450 N/mm². Constructiewijzigingen voorbehouden.
Leveromvang
- Pneumatisch werkende klemmen
- CNC besturing
- Montage achteraf is mogelijke

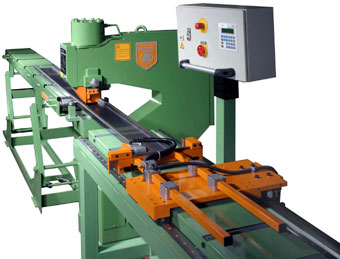

ponsmachine Hydraulic 502
uitvoerzijde: Rollenbaan, 3 meter
aanvoerzijde: CNC lineaire meet-inrichting, 3 meter
CNC lineaire meet-inrichting
Toepassingen in de staalbouw
De CNC-lineaireenheid positioneert het profiel via een gestuurde aanvoer voor het pons- of knipgereedschap. De besturing vaart elke gat- en knipposities automatisch aan, zodat meerdere bewerkingen per profiel verlopen zonder opnieuw aanleggen. Zo kunnen profielseries vlot en met gelijkblijvende positienauwkeurigheid worden geproduceerd.
Typische toepassingen
- Automatisch aanvaren van meerdere gatposities langs een profiel
- Doorlopende bewerking van lange profielen zonder herhaald verzetten
- Serieproductie van gatpatronen voor boutverbindingen
- Gecombineerd ponsen en knippen in één gepositioneerde werkgang
- Kortere cyclustijden bij terugkerende profielreeksen
Voor welke bedrijven
Ingezet in de staal- en metaalbouw en in de profiel- en serieproductie, waar per component veel gatpatronen en sneden voorkomen.
Veelgestelde vragen
Wat presteert de CNC-lineaireenheid?
Zij voert het profiel via een gestuurde aanvoer en vaart elke bewerkingsposities automatisch aan. Zo ontstaan meerdere gaten of sneden per profiel, zonder dat de bediener elke keer opnieuw moet aanleggen.
Waarom verkort de lineaireenheid de bewerkingstijd?
Omdat de posities automatisch worden aangevaren, vervallen handmatig meten en verzetten. Bij profielen met veel gatposities ontstaat daardoor een doorlopende werkgang.
