Peddinghaus Unité linéaire CNC
Unité linéaire CNC de poinçonnage
Données techniques
| longueur de mesurage | jusqu'à 3.000 ou 6.000 mm | |
| largeur des galets | 300 mm | |
| précision de positionnement | 0,1 mm |
Toutes les performances se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de conception.
Équipement livré
- pince de serrage pneumatique
- commande numérique
- possibilité d'adaptation ultérieure
pour poinçonnage ou cisaillage encore plus rapide et plus précis

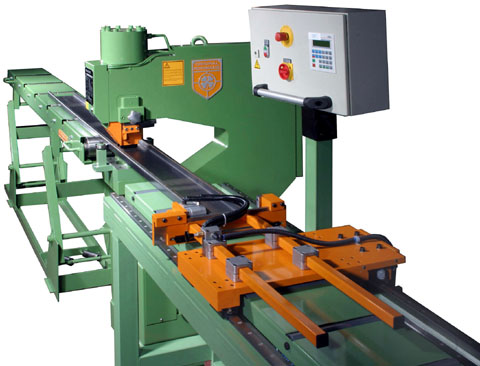

poinçonneuse modèle Hydraulic 502
côté évacuation: convoyeur à rouleaux, 3 mètres
côté introduction matériau: unité linéaire CNC, 3 mètres
Domaines d'application en construction métallique
L'unité linéaire CNC positionne le profilé au moyen d'une avance pilotée devant l'outil de poinçonnage ou de cisaillage. La commande approche automatiquement chaque position de perçage et de coupe, de sorte que plusieurs opérations par profilé se déroulent sans repose. Cela permet de fabriquer des séries de profilés rapidement et avec une précision de positionnement constante.
Applications typiques
- Approche automatique de plusieurs perçages le long d'un profilé
- Usinage en continu de profilés longs sans repositionnement répété
- Production en série de schémas de perçage pour assemblages boulonnés
- Poinçonnage et cisaillage combinés dans un déroulement positionné
- Temps de cycle réduits pour les séquences de profilés récurrentes
Pour quelles entreprises
Utilisée dans la construction métallique et la charpente acier ainsi que dans la production de profilés et de séries, où chaque composant comporte de nombreux schémas de perçage et coupes.
Questions fréquentes
Que réalise l'unité linéaire CNC ?
Elle guide le profilé au moyen d'une avance pilotée et approche automatiquement chaque position d'usinage. Plusieurs perçages ou coupes par profilé sont ainsi réalisés sans que l'opérateur ait à le repositionner à chaque fois.
Pourquoi l'unité linéaire réduit-elle le temps d'usinage ?
Comme les positions sont approchées automatiquement, le mesurage et le repositionnement manuels disparaissent. Pour les profilés comportant de nombreux perçages, il en résulte un déroulement de travail continu.
