poinçons et matrices Peddinghaus – assortiments réf. 316
Assortiment d'outils poinçons et matrices
no. de réf. 316

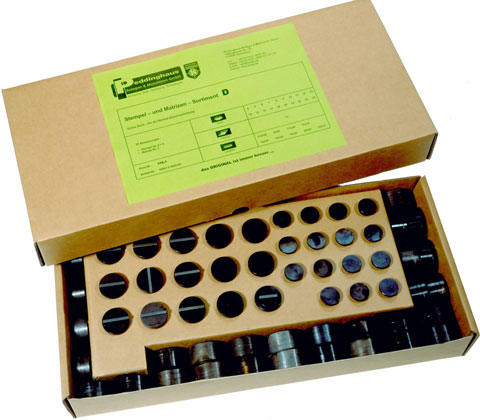

D — Assortiment D poinçons + matrices, série verte
30 dimensions — poinçons no. 2 + 5 — matrices no. 3 (jeu: 0,7 mm)
| rond | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| rond | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 26 | 28 | 30 |
| carré | 13 | |||||||||
| oblong | 6,5 × 26 | 9 × 26 | 11 × 26 | 12 × 24 | 13 × 26 | |||||
| oblong | 14 × 26 | 18 × 26 | 20 × 31 | 22 × 31 | mm |
| 316.1 | no. de réf. 44081 5 4085 00 |
D1 — Assortiment D1 poinçons + matrices, série verte
14 dimensions — poinçons no. 2 + 5 — matrices no. 3 (jeu: 0,7 mm)
| rond | 5,5 | 7 | 9 | 11 | 13 | 18 | 22 | 26 | 30 |
| oblong | 6,5 × 26 | 9 × 26 | 11 × 26 | 13 × 26 | 18 × 26 |
| 316.2 | no. de réf. 44081 5 4086 00 |
D bleu — Assortiment D bleu poinçons + matrices, série bleue
30 dimensions — poinçons no. 3 + 6 — matrices no. 3 (jeu: 0,7 mm)
| rond | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| rond | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 26 | 28 | 30 |
| carré | 13 | |||||||||
| oblong | 6,5 × 26 | 9 × 26 | 11 × 26 | 12 × 24 | 13 × 26 | |||||
| oblong | 14 × 26 | 18 × 26 | 20 × 31 | 22 × 31 | mm |
| 316.3 | no. de réf. 44081 5 4088 00 |
E — Assortiment E poinçons + matrices, série bleue
30 dimensions — poinçons no. 3 + 6 + 7 — matrices no. 3 + 4 + 6 (jeu: 0,7 mm)
| rond | 5 | 6 | 7 | 8 | 10 | 11 | 12 | 13 | 15 | 16 |
| rond | 17 | 18 | 20 | 22 | 26 | 30 | 35 | 40 | 50 | 55 |
| carré | 13 | |||||||||
| oblong | 6,5 × 26 | 9 × 26 | 11 × 26 | 13 × 26 | 18 × 36 | |||||
| oblong | 11 × 40 | 13 × 40 | 18 × 55 | 22 × 44 | mm |
| 316.4 | no. de réf. 42217 5 4085 00 |
E1 — Assortiment E1 poinçons + matrices, série bleue
15 dimensions — poinçons no. 3 + 6 — matrices no. 4 (jeu: 0,7 mm)
| rond | 10 | 13 | 17 | 20 | 22 | 24 | 30 | 35 | 38 |
| canon européen | 34,0 × Ø 17,5 × 10,5 mm | ||||||||
| oblong | 9 × 26 | 13 × 26 | 13 × 35 | 18 × 36 | 22 × 31 |
| 316.5 | no. de réf. 44600 5 4085 00 |
E2 — Assortiment E2 poinçons + matrices, série bleue
10 dimensions — poinçons no. 3 + 6 — matrices no. 4 (jeu: 0,7 mm)
| rond | 11 | 13 | 16 | 18 | 22 |
| rond | 24 | 26 | 28 | 32 | 39 |
| 316.6 | no. de réf. 44600 5 4080 00 |
B — Assortiment B poinçons + matrices, série rouge
26 dimensions — poinçons no. 1 + 4 — matrices no. 2 (jeu: 0,7 mm)
| rond | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| rond | 13 | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 26 |
| carré | 13 | ||||||||
| oblong | 6,5 × 26 | 9 × 26 | 11 × 26 | 12 × 24 | |||||
| oblong | 13 × 26 | 14 × 26 | 18 × 26 | mm |
| no. de réf. 44001 5 4085 00 |
|---|
Domaines d'application en construction métallique
Les assortiments de poinçons et matrices portant la référence 316 regroupent en un seul ensemble l'outillage de poinçonnage des poinçonneuses Peddinghaus. Le poinçon et sa matrice correspondante forment le couple de coupe qui réalise le schéma de perçage dans les profilés acier, le plat et la tôle lors du poinçonnage. Avec un seul assortiment, vous couvrez les diamètres de perçage courants en construction métallique, sans devoir vous procurer séparément des outils individuels.
Applications typiques
- Mise en place de la poinçonneuse avec le couple poinçon-matrice adapté au diamètre de perçage requis
- Poinçonnage de trous de boulonnage dans l'aile et l'âme des profilés acier (UPN, IPE, cornières)
- Schémas de perçage dans les goussets, éclisses et plats pour assemblages boulonnés
- Stockage des diamètres courants pour un changement rapide lors du changement de schéma de perçage
- Remplacement des outils individuels usés à partir de l'assortiment
Pour quelles entreprises
Utilisés en construction métallique, serrurerie et négoce de l'acier partout où des trous de boulonnage sont poinçonnés dans les profilés et plats acier sur des poinçonneuses.
Questions fréquentes
Quelle est la différence entre le poinçon et la matrice ?
Le poinçon est l'outil supérieur, actif, qui est enfoncé à travers le matériau ; la matrice se place en dessous et reçoit le poinçon avec la pastille découpée. Leurs diamètres doivent être ajustés l'un à l'autre pour obtenir un trou net.
Le diamètre de la matrice doit-il correspondre à l'épaisseur du matériau ?
Oui. Un jeu de coupe défini est nécessaire entre le poinçon et la matrice, et il dépend de l'épaisseur de la tôle. S'il est incorrect, la qualité de coupe se dégrade et l'usure de l'outil augmente. Le diamètre prévu pour chaque épaisseur figure dans la documentation de l'assortiment ou de la machine.
Les outils de l'assortiment conviennent-ils aux machines existantes ?
Les assortiments sont conçus pour les poinçonneuses Peddinghaus correspondantes. Le logement et la forme constructive sont adaptés à ces machines. Si nécessaire, vérifiez à l'aide de la référence et de votre type de machine si l'assortiment convient à votre poinçonneuse.
