nº ref. 316

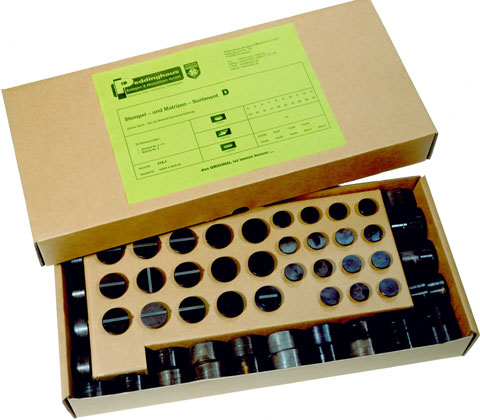

Juego D punzones y matrices serie verde
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 14 | 15 | 16 | 17 | 18 | 20 | 22 | 26 | 28 | 30 |
| 13 |
|---|
| 6,5 × 26 | 9 × 26 | 11 × 26 | 12 × 24 | 13 × 26 |
| 14 × 26 | 18 × 26 | 20 × 31 | 22 × 31 | mm |
316.1 — nº ref. 44081 5 4085 00
D1
Juego D1 punzones y matrices serie verde
| 5,5 | 7 | 9 | 11 | 13 | 18 | 22 | 26 | 30 |
| 6,5 × 26 | 9 × 26 | 11 × 26 | 13 × 26 | 18 × 26 |
316.2 — nº ref. 44081 5 4086 00
D azul
Juego D azul punzones y matrices serie azul
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 14 | 15 | 16 | 17 | 18 | 20 | 22 | 26 | 28 | 30 |
| 13 |
|---|
| 6,5 × 26 | 9 × 26 | 11 × 26 | 12 × 24 | 13 × 26 |
| 14 × 26 | 18 × 26 | 20 × 31 | 22 × 31 | mm |
316.3 — nº ref. 44081 5 4088 00
Juego E punzones y matrices serie azul
| 5 | 6 | 7 | 8 | 10 | 11 | 12 | 13 | 15 | 16 |
| 17 | 18 | 20 | 22 | 26 | 30 | 35 | 40 | 50 | 55 |
| 13 |
|---|
| 6,5 × 26 | 9 × 26 | 11 × 26 | 13 × 26 | 18 × 36 |
| 11 × 40 | 13 × 40 | 18 × 55 | 22 × 44 | mm |
316.4 — nº ref. 42217 5 4085 00
E1
Juego E1 punzones y matrices serie azul
| 10 | 13 | 17 | 20 | 22 | 24 | 30 | 35 | 38 |
| cerradura 34,0 × Ø 17,5 × 10,5 mm |
|---|
| 9 × 26 | 13 × 26 | 13 × 35 | 18 × 36 | 22 × 31 |
316.5 — nº ref. 44600 5 4085 00
E2
Juego E2 punzones y matrices serie azul
| 11 | 13 | 16 | 18 | 22 |
| 24 | 26 | 28 | 32 | 39 |
316.6 — nº ref. 44600 5 4080 00
B
Juego B punzones y matrices serie roja
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 13 | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 26 |
| 13 |
|---|
| 6,5 × 26 | 9 × 26 | 11 × 26 | 12 × 24 |
| 13 × 26 | 14 × 26 | 18 × 26 | mm |
nº ref. 44001 5 4085 00
Aplicaciones en la construcción metálica
Los surtidos de punzones y matrices con el número de referencia 316 reúnen en un solo conjunto la herramienta de punzonado para las punzonadoras Peddinghaus. El punzón y su matriz correspondiente forman el par de corte que genera el patrón de taladros en perfiles de acero, acero plano y chapa durante el punzonado. Con un solo surtido se cubren los diámetros de taladro habituales en la construcción metálica, sin necesidad de adquirir herramientas individuales por separado.
Aplicaciones típicas
- Preparación de la punzonadora con el par de punzón y matriz adecuado para el diámetro de taladro requerido
- Punzonado de agujeros para tornillos en el ala y el alma de perfiles de acero (UPN, IPE, angulares)
- Patrones de taladros en cartelas, casquillos y acero plano para uniones atornilladas
- Disponer de los diámetros habituales en stock para reequipar rápidamente al cambiar el patrón de taladros
- Sustitución de herramientas individuales desgastadas a partir del surtido
Para qué empresas
Utilizados en construcción metálica, cerrajería y comercio del acero allí donde se punzonan agujeros para tornillos en perfiles y acero plano con punzonadoras.
Preguntas frecuentes
¿En qué se diferencian el punzón y la matriz?
El punzón es la herramienta superior y activa que se introduce a presión a través del material; la matriz se sitúa debajo y aloja al punzón junto con el botón troquelado. Ambos deben tener diámetros ajustados entre sí para obtener un agujero limpio.
¿Debe coincidir el diámetro de la matriz con el espesor del material?
Sí. Entre el punzón y la matriz se requiere una holgura de corte definida que depende del espesor de la chapa. Si no es la correcta, la calidad del corte se resiente y aumenta el desgaste de la herramienta. Qué diámetro corresponde a cada espesor se indica en la documentación del surtido o de la máquina.
¿Encajan las herramientas del surtido en máquinas existentes?
Los surtidos están diseñados para las punzonadoras Peddinghaus correspondientes. El alojamiento y la forma constructiva están adaptados a estas máquinas. En caso necesario, compruebe mediante el número de referencia y su tipo de máquina si el surtido es compatible con su punzonadora.
