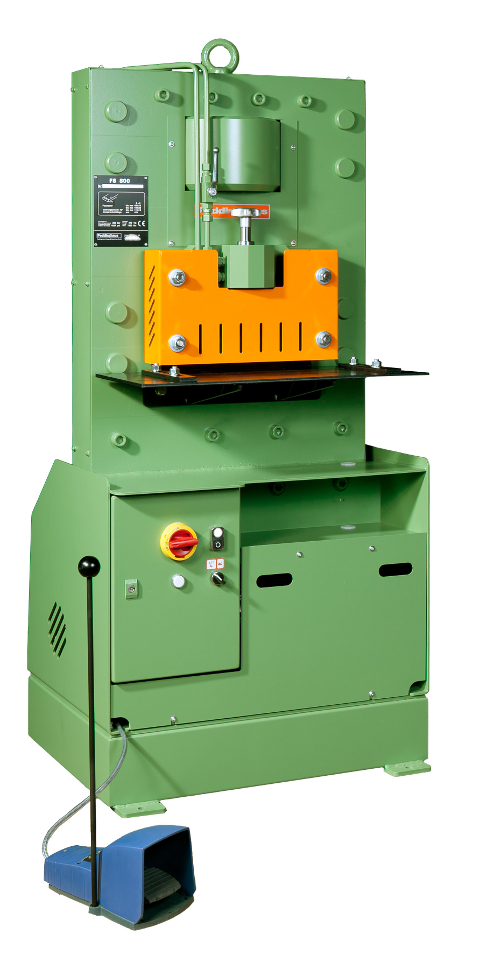

FS 800
hydraulische Flachstahlschere
Technische Daten
Flachstahlschere
| schneidet Flachstahl | bis mm | 400 × 18 |
| oder | bis mm | 100 × 20 |
| Gehrungsschnitt 45º | bis mm | 115 × 18 |
| Messerschnittlänge | mm | 425 |
| Arbeitshöhe | mm | 920 |
| Hubzahl, -20 mm | min-1 | 23 |
| Hubeinstellung | mm | 10 - 42 |
| Nennleistung | kW | 4 |
| Ölfüllung | l | 45 |
| Nettogewicht | ca. kg | 845 |
| Maschinenmaße L × B × H | cm | 73 × 69 × 160 |
| Artikel-Nr. | 45055 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- Flachstahlmesser, 425 mm lang, auch für Gehrungsschnitt 45°
- Flachstahl-Auflagetisch mit zwei verstellbaren Führungsleisten für winkelgenaue Abschnitte
- elektrische Sicherheitsschaltung; eingeleitete Hübe lassen sich in beliebiger Position unterbrechen
- Fußtaster und elektrische Bedienelemente
- Anschlußdose für elektrischen Universal-Längenanschlag
- Hydraulikaggregat, integriert
- Drehstrommotor, 400 Volt, 50 Hz
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.
Einsatzgebiete im Stahlbau
Die hydraulische Flachstahlschere FS 800 trennt Flachstahl im rechtwinkligen Schnitt für Zuschnitt und Anarbeitung im Stahlbau. Der hydraulische Antrieb bringt die Schneidkraft gleichmäßig auf, sodass auch breiter Flachstahl glatt und ohne Verformung abgeschert wird. Sie eignet sich für den wiederkehrenden Zuschnitt von Bandmaterial und Flachprofilen auf Länge.
Typische Anwendungen
- Ablängen von Flachstahl und Bandstahl auf Maß
- Zuschnitt von Flacheisen für Laschen, Knotenbleche und Anschlussteile
- Trennen von Profilstahl im rechtwinkligen Schnitt vor der Weiterverarbeitung
- Vorbereiten von Flachstahlrohlingen für Schweiß- und Schraubverbindungen
- Serienzuschnitt gleicher Längen in der Stahlbaufertigung
Für welche Betriebe
Eingesetzt im Stahl- und Metallbau, in Schlossereien, Schmiedebetrieben und im Stahlhandel für den Zuschnitt von Flachstahl.
Häufige Fragen
Welches Material lässt sich mit der Flachstahlschere trennen?
Die FS 800 ist für das Scheren von Flachstahl ausgelegt. Sie trennt Band- und Flachmaterial im rechtwinkligen Schnitt und eignet sich für den wiederkehrenden Zuschnitt im Stahlbau, etwa für Laschen und Anschlussteile.
Welchen Vorteil bietet der hydraulische Antrieb beim Scheren?
Der hydraulische Antrieb bringt die Schneidkraft gleichmäßig und kontrolliert auf. Das ergibt einen sauberen Schnitt auch bei breiterem Flachstahl und reduziert das Verformen der Schnittkante im Vergleich zu schlagartigem Trennen.
