Peddinghaus Ersatzteile – Ausklinkwerkzeug

Name: Peddinghaus Ersatzteile – Ausklinkwerkzeug
Brand: Peddinghaus

Vierkant-Ausklinkwerkzeug

Anfrage senden

Peddinghaus Ersatzteile – Ausklinkwerkzeug

Technische Daten

1		Vierkant-Ausklinkstempel
2		Ausklink-Seitenmesser
3		Ausklink-Vordermesser

Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.

Kenn-Nr. 401

für die Modelle:

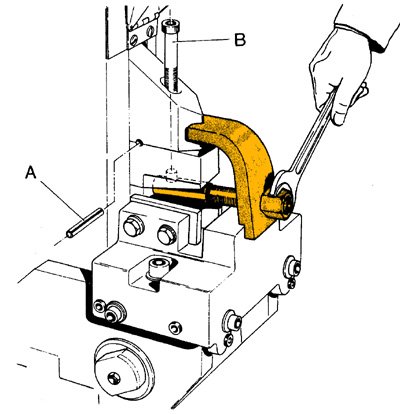

Ausbau des Ausklinkstempels

Tischplatte entfernen.
Spannhülse A herausschlagen.
Stempelschraube B lösen und aus dem Bereich des Stempels herausziehen.
Mit Abziehvorrichtung den Klinkstempel herausziehen.

Abziehvorrichtung für den Vierkant-Ausklinkstempel

Positionslisten & Artikelnummern

Die folgenden Listen nennen Bezeichnung und Artikel-Nr. der Verschleiß- und Ersatzteile je Modell – zum direkten Nachbestellen. Die zugehörigen Maßzeichnungen finden Sie in den PDF-Downloads.

Vierkant-Ausklinkwerkzeug · Peddicat (No. 1 / 500)

Pos.	Bezeichnung	B	T	Artikel-Nr.
1	Vierkant-Ausklinkstempel	44,5 mm	70 mm	40790 5 1902 02
2	Ausklink-Seitenmesser			40790 5 1902 01
3	Ausklink-Vordermesser			40790 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz	44,5 mm	70 mm	40790 5 1901 01

Vierkant-Ausklinkwerkzeug · 210 Super / Standard / 210 AD / 210 D

Pos.	Bezeichnung	Maschinengröße	B	T	Artikel-Nr.
1	Vierkant-Ausklinkstempel	11	42 mm	70 mm	44002 5 1901
1	Vierkant-Ausklinkstempel	13	42 mm	70 mm	44042 5 1901 A
1	Vierkant-Ausklinkstempel	16	52 mm	85 mm	44042 5 1901 A
1	Vierkant-Ausklinkstempel	20	52 mm	85 mm	44042 5 1901 A
1	Vierkant-Ausklinkstempel	25	60 mm	106 mm	44162 5 1901
2	Ausklink-Seitenmesser	11	42 mm	70 mm	44001 5 1902
2	Ausklink-Seitenmesser	13	42 mm	70 mm	44041 5 1902
2	Ausklink-Seitenmesser	16	52 mm	85 mm	44081 5 1902
2	Ausklink-Seitenmesser	20	52 mm	85 mm	44081 5 1902
2	Ausklink-Seitenmesser	25	60 mm	106 mm	44161 5 1902
3	Ausklink-Vordermesser	11	42 mm	70 mm	44001 5 1903 A
3	Ausklink-Vordermesser	13	42 mm	70 mm	44041 5 1903
3	Ausklink-Vordermesser	16	52 mm	85 mm	44041 5 1903
3	Ausklink-Vordermesser	20	52 mm	85 mm	44041 5 1903
3	Ausklink-Vordermesser	25	60 mm	106 mm	44161 5 1903
1+2+3	Vierkant-Ausklinkmesser, Satz	11	42 mm	70 mm	44002 5 190010A
1+2+3	Vierkant-Ausklinkmesser, Satz	13	42 mm	70 mm	44042 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz	16	52 mm	85 mm	44082 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz	20	52 mm	85 mm	44082 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz	25	60 mm	106 mm	44162 5 1900 10

Vierkant-Ausklinkwerkzeug · Peddiworker

Pos.	Bezeichnung	Modell	B	T	Artikel-Nr.
1	Vierkant-Ausklinkstempel	No. 1 / 802	45 mm	70 mm	40627 5 1901
1	Vierkant-Ausklinkstempel	502	52 mm	70 mm	40616 5 1901 01
1	Vierkant-Ausklinkstempel	400 / 500 / 501	42 mm	55 mm	44210 5 1901
1	Vierkant-Ausklinkstempel	600 / 800 / 801	65 mm	85 mm	40627 5 1901
1	Vierkant-Ausklinkstempel	1000			44230 5 1901
2	Ausklink-Seitenmesser	No. 1 / 802	45 mm	70 mm	44227 5 1902
2	Ausklink-Seitenmesser	No. 1 / 802	45 mm	70 mm	44227 5 1903
2	Ausklinkmatrize	502	52 mm	70 mm	40616 5 1902 00
2	Ausklink-Seitenmesser	400 / 500 / 501	42 mm	55 mm	44210 5 1902
2	Ausklink-Seitenmesser	600 / 800 / 801	65 mm	85 mm	44001 5 1902
2	Ausklink-Seitenmesser	1000			44041 5 1902
3	Ausklink-Vordermesser	600 / 800 / 801	65 mm	85 mm	44001 5 1903 A
3	Ausklink-Vordermesser	1000			44041 5 1903
1+2+3	Vierkant-Ausklinkmesser, Satz	No. 1 / 802	45 mm	70 mm	44227 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz	400 / 500 / 501	42 mm	55 mm	44210 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz	600 / 800 / 801	65 mm	85 mm	40627 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz	1000			44230 5 1900 10

Vierkant-Ausklinkwerkzeug · Peddimax

Pos.	Bezeichnung	Peddimax No.1/1002/801/800/602	Peddimax 601/600
1	Ausklink-Seitenmesser	44230 5 1901	40627 5 1901
2	Ausklink-Vordermesser	44235 5 1902	44227 5 1902
3	Ausklink-Vordermesser	44235 5 1903	44227 5 1903
1+2+3	Vierkant-Ausklinkmesser, Satz	44235 5 1900 10	44227 5 1900 10
1+2+3	Vierkant-Ausklinkmesser, Satz		40627 5 1900 10

Vierkant-Ausklinkwerkzeug · 210 / 210 A

Pos.	Bezeichnung	Größe 11	Größe 13	Größe 16	Größe 20	Größe 25
1	Vierkant-Ausklinkstempel	44001 5 1901	44041 5 1901	44041 5 1901	44041 5 1901	44161 5 1901
2	Ausklink-Seitenmesser	44001 5 1902	44041 5 1902	44081 5 1902	44081 5 1902	44161 5 1902
3	Ausklink-Vordermesser	44001 5 1903 A	44041 5 1903	44041 5 1903	44041 5 1903	44161 5 1903
1+2+3	Vierkant-Ausklinkwerkzeug komplett	44001 5 190000A	44041 5 1900 00	44081 5 1900 00	44081 5 1900 00	44161 5 1900 00

Vierkant-Ausklinkwerkzeug · Peddimaster

Pos.	Bezeichnung	28/40	40/60·60/80	60/100·80/110·800/1100	100/160·100/170·1100/1700	450 M
1	Vierkant-Ausklinkstempel	44210 5 1901	40627 5 1901	44230 5 1901	44240 5 1901	44001 5 1901
2	Ausklink-Seitenmesser	44210 5 1902	44001 5 1902	44041 5 1902	44081 5 1902	44001 5 1902
3	Ausklink-Vordermesser	44210 5 1902	44001 5 1903A	44041 5 1903	44240 5 1903	44001 5 1903A
1+2+3	Vierkant-Ausklinkmesser, Satz	44210 5 1900 10	40627 51900 10	44230 5 1900 10	44240 5 1900 10	440015190000A

Vierkant- und Dreikant-Ausklinkwerkzeug · Peddy (ab PA 2000)

Pos.	Bezeichnung	Artikel-Nr. Vierkant (401)	Artikel-Nr. Dreikant (402)
1	Vierkant-/Dreikant-Ausklinkstempel	40610 5 1901 L	40610 5 1951 C
2	Vierkant-/Dreikant-Ausklinkmesser	40610 5 1902 B	40610 5 1952 A
1+2	Einsatzmesser, Satz	40610 5 1900 10 D	40610 5 1950 10 D

Abziehvorrichtung für den Vierkant-Ausklinkstempel

Modell	Artikel-Nr.
Peddiworker No. 1 / 802 / 801	44210 798 01 00
Peddiworker 800 / 600	44041 798 01 00
Peddiworker 501 / 500 / 400	44001 798 01 00
Peddimax No.1 / 1002 / 801 / 800 / 602 / 601 / 600	44210 798 01 00
Peddimaster 28/40 / 40/60	44001 798 01 00
Peddimaster 60/100 / 80/110	44041 798 01 00
Peddimaster 800/1100 / 100/160	44240 798 01 00
Peddimaster 110/170	44002 798 01 00
Peddimaster 1100/1700	44089 798 01 00
210 Super 11	44001 798 01 00
210 Super 13 / 16 / 20 / 25	44041 798 01 00

Downloads

Peddicat —	PDF 101 KB
210 Super / 210 Standard / 210AD / 210D —	PDF 107 KB
Peddiworker —	PDF 218 KB
Peddimax —	PDF 178 KB
210 —	PDF 142 KB
Peddimaster —	PDF 111 KB
Peddy —	PDF 294 KB
Infoblatt	PDF 92 KB
