Peddinghaus Repuestos – Herramienta de entallado
Entalladora cuadrada
01
Datos técnicos
| 1 | punzón de entallar cuadrado | |
| 2 | cuchilla lateral | |
| 3 | cuchilla frontal |
Todos los datos de rendimiento se refieren a una resistencia del material de 450 N/mm². Sujeto a modificaciones de diseño.
- Peddinghaus Española, S.A.
- Pol. Ind. Gojain
- 01170 Legutiano - Alava - España
- tel. +34 945 46 53 70
- fax +34 945 46 55 26
N° ref. 401
para los modelos:

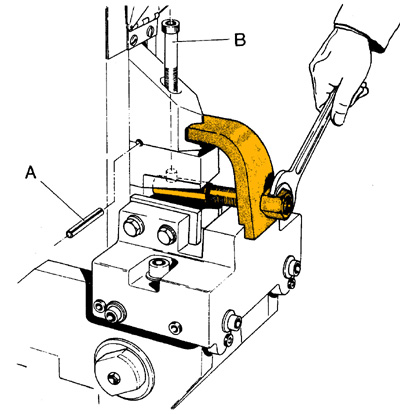

Desmontaje del punzón para entallar
- Desmontar la mesa de apoyo de material.
- Extraer el casquillo A .
- Soltar el tornillo del punzón B y sacario del punzón.
- Extraer el punzón mediante el dispositivo especial de extracción.
Dispositivo de extracción del punzón de entallar cuadrado
04
