- Radius
- 5 mm
- 10 mm
- 15 mm
- 20 mm

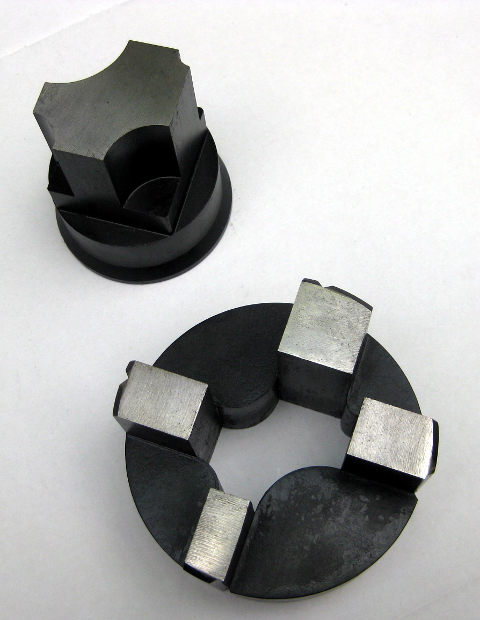

- Vierfach-Eckenabrundstempel Nr. 7
- Artikel-Nr. P-65007 8017 01
- Vierfach-Eckenabrundmatrize Nr. 6
- Artikel-Nr. P-65206 8011 01
für die Lochstanze, zum Einsatz in der Sonder-Stanzvorrichtung bis 58 mm Ø PDF [301 KB]
Einsatzgebiete im Stahlbau
Das vierfache Eckenabrundwerkzeug rundet die Ecken von Blechen und Flachstählen in einem Arbeitsgang ab. Es wird in der Lochstanze oder Presse eingesetzt, um scharfe Kanten an Knotenblechen, Anschlussplatten und Fußplatten zu entschärfen. Durch die vierfache Ausführung lassen sich Werkstücke ohne aufwendiges Umspannen an mehreren Ecken bearbeiten.
Typische Anwendungen
- Abrunden der Ecken von Knotenblechen und Anschlussplatten im Stahlbau
- Entschärfen scharfer Kanten an Fuß- und Kopfplatten vor dem Verzinken oder Beschichten
- Vorbereiten von Blechen für Geländer-, Treppen- und Gitterroste
- Serienfertigung gleichartiger Blechzuschnitte mit einheitlichem Eckenradius
- Anarbeitung von Flachstahl- und Blechteilen, bei denen scharfe Ecken vermieden werden sollen
Für welche Betriebe
Eingesetzt wird das Werkzeug in Stahlbau, Metallbau, Schlosserei und Blechbearbeitung, wo Bleche und Flachstähle für Anschlüsse und Anbauteile vorbereitet werden.
Häufige Fragen
Wofür werden Ecken an Blechen im Stahlbau abgerundet?
Abgerundete Ecken entschärfen scharfe Kanten, verbessern die Handhabung der Teile und sorgen beim Feuerverzinken und Beschichten für eine gleichmäßige Schichtdicke. Außerdem reduzieren Radien die Kerbwirkung an belasteten Anschlussblechen.
Was bedeutet die vierfache Ausführung?
Die vierfache Ausführung erlaubt es, mehrere Ecken eines Werkstücks zu bearbeiten, ohne das Teil für jede einzelne Ecke neu einrichten zu müssen. Das verkürzt die Anarbeitung bei gleichartigen Blechzuschnitten.
