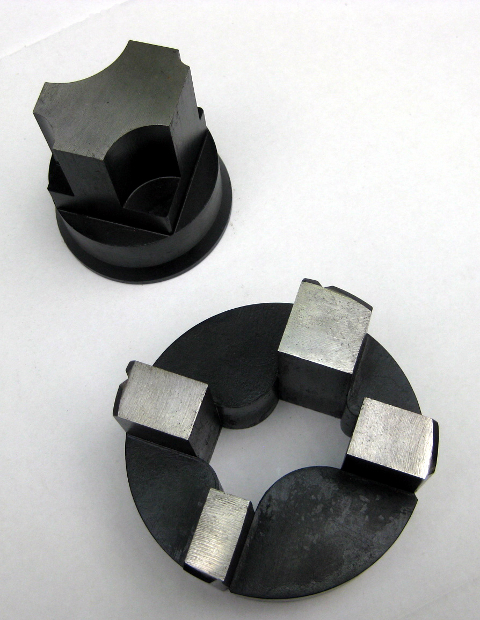

Peddinghaus Outils d’arrondissage d’angles, quadruple

• Rayon
• 5 mm
• 10 mm
• 15 mm
• 20 mm

• poinçon d'arrondissage d'angle quadruple, no. 7
• no. de réf. P-65007 8017 01
• matrice d'arrondissage d'angle quadruple, no. 6
• no. de réf. P-65206 8011 01

pour la poinçonneuse, pour utilisation dans le dispositif de poinçonnage jusqu'à 58 mm Ø PDF [301 Ko]

Domaines d'application en construction métallique

L'outil d'arrondissage d'angles quadruple arrondit les angles des tôles et des plats en une seule opération. Il s'utilise sur la poinçonneuse ou la presse afin de supprimer les arêtes vives sur les goussets, les platines d'assemblage et les platines de pied. Grâce à sa conception quadruple, les pièces peuvent être usinées sur plusieurs angles sans repositionnement fastidieux.

Applications typiques

• Arrondissage des angles des goussets et des platines d'assemblage en construction métallique
• Suppression des arêtes vives sur les platines de pied et de tête avant galvanisation ou revêtement
• Préparation de tôles pour garde-corps, escaliers et caillebotis
• Fabrication en série de découpes de tôle identiques avec un rayon d'angle uniforme
• Usinage de pièces en plat et en tôle pour lesquelles les angles vifs doivent être évités

Pour quelles entreprises

L'outil est utilisé en construction métallique, en serrurerie et en transformation de la tôle, là où des tôles et des plats sont préparés pour des assemblages et des pièces rapportées.
