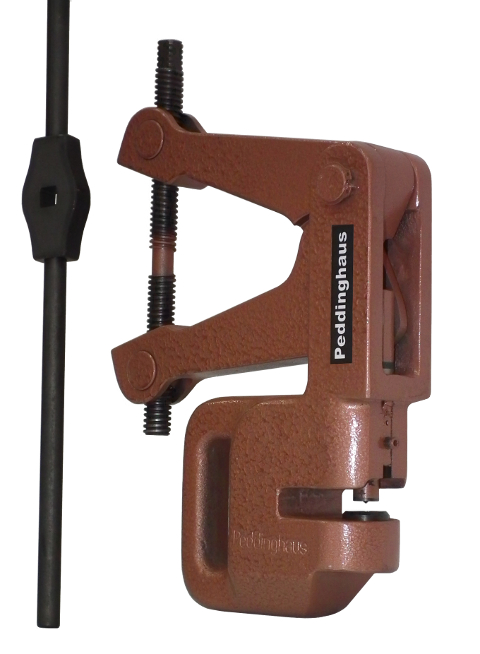

Duplex-Lochstanzen
tragbare Lochstanze
Technische Daten
| Modell | 27 / 250 | |
| Bestell-Nr. | 21323 | |
| locht | bis mm | Ø 17 in 12 |
| Ausladung | mm | 50 |
| Stanzkraft | kN | 250 |
| Nettogewicht | kg | 19 |
| Werkzeuge, montiert: | Artikel-Nr. | |
| Rundstempel Nr. 75 | Ø 17,0 mm | 620 75 1170 |
| Rundmatrize Nr. 75 | Ø 17,7 mm | 622 75 1177 |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- Körper mit Tragegriff
- Druckarme aus Spezialstahl
- kräftige Druckspindel
- langes zweiarmiges Antriebswindeisen
- durch Spindelantrieb und Kniehebelübersetzung wird eine hohe Stanzkraft erreicht
- Stempel und Matrizen sind auswechselbar
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.

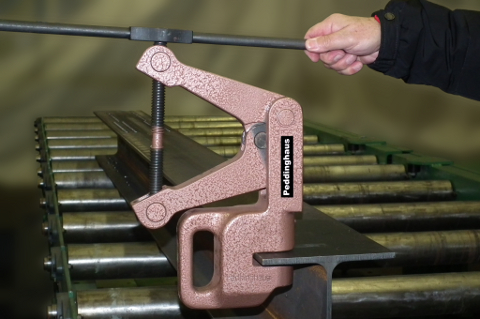

stabile, tragbare Stanze für das Lochen von Walzträgern, Schienen und Blechen
Die Stanze läßt sich selbst an schwer zugänglichen Stellen einsetzen. Sie kann auch stationär (in einem Schraubstock eingespannt) verwendet werden.
Einsatzgebiete im Stahlbau
Die Duplex-Lochstanze ist eine handbetätigte Lochmaschine zum Erzeugen runder Löcher in Flach-, Winkel- und Profilstahl ohne Bohren. Sie kommt überall dort zum Einsatz, wo auf der Baustelle oder in der Werkstatt einzelne Löcher für Schraubverbindungen schnell und ohne Späne gesetzt werden müssen. Das Stanzen verformt das Material kalt und liefert ein sauberes, maßhaltiges Loch in einem Arbeitsgang.
Typische Anwendungen
- Lochen von Flachstahl und Bandstahl für Schraub- und Nietverbindungen
- Setzen von Anschlusslöchern in Winkelstahl und Profilen ohne Bohrmaschine
- Anfertigen einfacher Lochbilder an Laschen, Knotenblechen und Verbindungsteilen
- Montage- und Reparaturarbeiten auf der Baustelle ohne Strom
- Ausbessern und Nachsetzen einzelner Löcher in vorhandenen Stahlteilen
Für welche Betriebe
Eingesetzt in Stahlbau, Metallbau, Schlosserei und im Montagebau, wo einzelne Löcher ohne Bohrmaschine gesetzt werden müssen.
Häufige Fragen
Worin unterscheidet sich Lochstanzen vom Bohren?
Beim Stanzen wird das Material kalt durch ein Schneidwerkzeug aus Stempel und Matrize getrennt, ohne Späne und ohne Erwärmung. Das geht in einem Arbeitsgang deutlich schneller als Bohren und benötigt keinen Strom, eignet sich aber für einzelne Löcher bis zu einer materialabhängigen Grenze.
Welche Werkstücke lassen sich mit der Duplex-Lochstanze bearbeiten?
Typisch sind Flachstahl, Bandstahl sowie Winkel- und Profilstahl. Der maximale Lochdurchmesser hängt von der Materialdicke und Festigkeit ab; dünnere Bleche erlauben größere Löcher als dicke, hochfeste Profile.
Muss das Werkzeug zum Loch passen?
Ja. Stempel und Matrize bilden ein abgestimmtes Paar für den jeweiligen Lochdurchmesser. Für andere Durchmesser wird das passende Werkzeug eingesetzt, damit Schnittspalt und Lochqualität stimmen.
