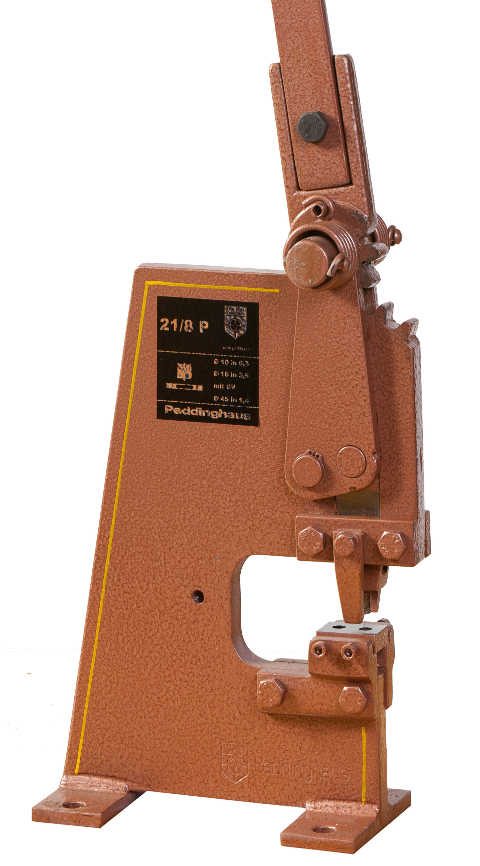

Peddinghaus Hebellochstanzen
Technische Daten
| Modell | 21 / 8 P | |
| Bestell-Nr. | 21021 | |
| locht | bis mm | Ø 10 in 6,3 |
| oder | bis mm | Ø 18 in 3,5 |
| Ausladung | mm | 90 |
| Stanzkraft | kN | 80 |
| Nettogewicht | kg | 17,5 |
| Werkzeuge, montiert: | ||
| Stempel | Nr. | 62051 Ø 8,0 mm |
| Matrize | Nr. | 62251 Ø 8,7 mm |
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm². Konstruktionsänderungen bleiben vorbehalten.
Lieferumfang
- verwindungssteifer Stanzenkörper aus Stahl
- Zahnhebelübersetzung
- spielfreie Stanzschlittenführung
- Hebelsicherung über Drehfeder
21
Alle Leistungsangaben beziehen sich auf eine Materialfestigkeit von 450 N/mm2. Konstruktionsänderungen bleiben vorbehalten.
Beide Modellgrößen können mit Sonderstanzvorrichtung bis 45 mm Durchmesser ausgerüstet werden.
Einsatzgebiete im Stahlbau
Die Hebellochstanzen von Peddinghaus erzeugen runde Löcher in Flach- und Bandstahl über einen Handhebel, der die Stanzkraft auf Stempel und Matrize überträgt. Sie kommen dort zum Einsatz, wo einzelne Löcher ohne Bohren gesetzt werden, etwa für Schraubverbindungen oder Beschläge. Das Stanzen arbeitet spanlos und hinterlässt ein sauberes Lochbild.
Typische Anwendungen
- Setzen einzelner Löcher in Flach- und Bandstahl ohne Bohren
- Vorbereiten von Lochbildern für Schraubverbindungen
- Lochen von Beschlägen, Laschen und Winkeln
- Spanloses Arbeiten in der Werkstatt und mobil auf der Baustelle
- Schnelles Lochen dünner Stahlquerschnitte in Einzel- und Kleinserien
Für welche Betriebe
Eingesetzt in Schlossereien, im Metall- und Stahlbau sowie in Montagebetrieben, die einzelne Löcher ohne Bohrmaschine setzen.
Häufige Fragen
Wie funktioniert eine Hebellochstanze?
Über einen Handhebel wird Stempel und Matrize zusammengeführt und das Material spanlos durchstanzt. Es entsteht ein rundes Loch, ohne dass gebohrt werden muss.
Wann ist Stanzen sinnvoller als Bohren?
Beim Setzen einzelner Löcher in dünnen Flachstahl geht das Stanzen schneller, arbeitet spanlos und ohne Wärmeeinbringung. Für Schraublöcher in Laschen und Beschlägen ist das in der Praxis oft die zügigere Lösung.
Welches Material lässt sich mit der Hebellochstanze lochen?
Sie ist für dünnere Flach- und Bandstahlquerschnitte ausgelegt. Lochdurchmesser und Materialstärke hängen von der Stanzkraft des jeweiligen Modells ab.
