Données techniques

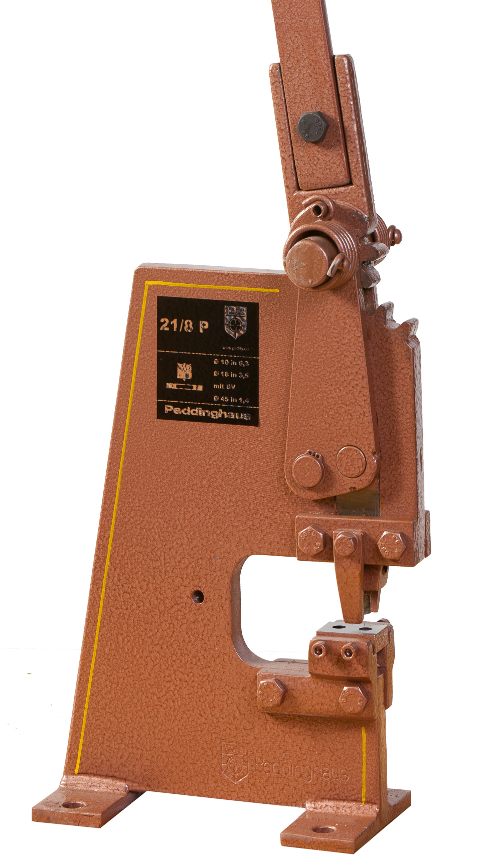

| Modèle | 21 / 8 P | |
| no. de réf. | 21021 | |
| poinçonnage | jusqu'à mm | Ø 10 dans 6,3 |
| ou | jusqu'à mm | Ø 18 dans 3,5 |
| col de cygne | mm | 90 |
| puissance de poinçonnage | kN | 80 |
| poids net | kg | 17,5 |
| outils montés: | ||
| poinçon | no. | 62051 Ø 8,0 mm |
| matrice | no. | 62251 Ø 8,7 mm |
Toutes les performances se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de conception.
Équipement livré
- Bâti robuste en acier
- Transmission par levier à denture
- Guidage du coulisseau exempt de jeu
- Levier sécurisé par ressort de torsion
21
Les capacités indiquées se réfèrent à une résistance du matériau de 450 N/mm2. Sous réserve de modifications de construction.

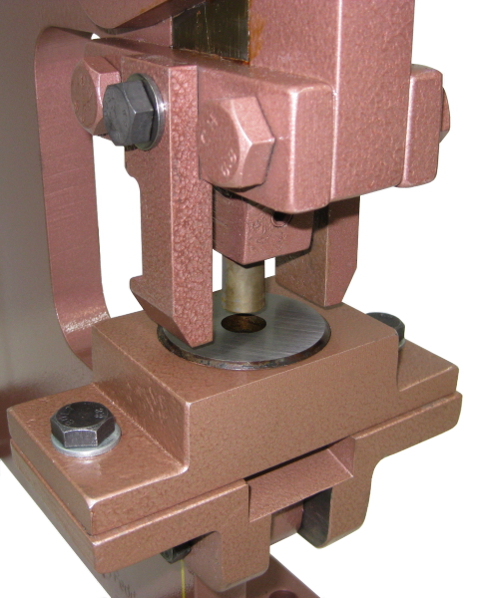

Chaque modèle peut être équipé d'un dispositif spécial pour poinçonnage jusqu'à 45 mm de diamètre.
Domaines d'application en construction métallique
Les poinçonneuses à levier de Peddinghaus réalisent des trous ronds dans l'acier plat et le feuillard au moyen d'un levier manuel qui transmet la force de poinçonnage au poinçon et à la matrice. Elles sont utilisées là où des trous isolés sont réalisés sans perçage, par exemple pour des assemblages boulonnés ou des ferrures. Le poinçonnage travaille sans enlèvement de copeaux et laisse un trou net.
Applications typiques
- Réalisation de trous isolés dans l'acier plat et le feuillard sans perçage
- Préparation de schémas de perçage pour assemblages boulonnés
- Poinçonnage de ferrures, d'éclisses et de cornières
- Travail sans copeaux à l'atelier et en mobilité sur le chantier
- Poinçonnage rapide de sections d'acier minces en pièce unitaire et petite série
Pour quelles entreprises
Utilisées en serrurerie, dans la construction métallique et la charpente acier ainsi que dans les entreprises de montage qui réalisent des trous isolés sans perceuse.
Questions fréquentes
Comment fonctionne une poinçonneuse à levier ?
Un levier manuel rapproche le poinçon et la matrice et perfore le matériau sans enlèvement de copeaux. Un trou rond est ainsi obtenu sans avoir à percer.
Quand le poinçonnage est-il plus judicieux que le perçage ?
Pour réaliser des trous isolés dans de l'acier plat mince, le poinçonnage est plus rapide, travaille sans copeaux et sans apport de chaleur. Pour les trous de boulon dans les éclisses et les ferrures, c'est souvent en pratique la solution la plus rapide.
Quel matériau peut-on poinçonner avec la poinçonneuse à levier ?
Elle est conçue pour des sections plus minces d'acier plat et de feuillard. Le diamètre du trou et l'épaisseur du matériau dépendent de la force de poinçonnage du modèle concerné.
