Peddinghaus Outil de poinçonnage pour rondelles
Dispositif de poinçonnage pour la fabrication de cales
Équipement livré

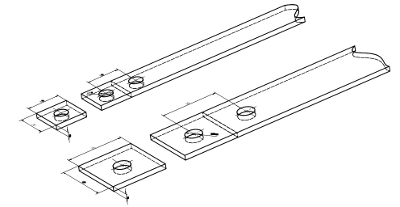

- outil de poinçonnage progressif pour la fabrication de cales
- 20 × 20 × 3 mm, trou 8 mm Ø et
- 35 × 35 × 3 mm, trou 10 mm Ø
- comportant un guidage réglable du fer plat
- et des poinçons et matrices interchangeables pour la fabrication des deux cales
- complet
- no. de réf. P-42224 620 20 00

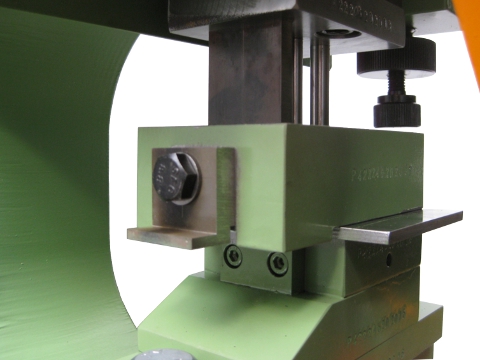

poinçonneuse modèle Hydraulic 280
cale 35×35×3 mm Ø 10 mm
Domaines d'application en construction métallique
L'outil de poinçonnage pour rondelles fabrique les rondelles en une seule opération en cisaillant le bord extérieur et en poinçonnant le trou central. On peut ainsi fabriquer en interne des rondelles adaptées aux assemblages boulonnés, par exemple lorsque des tailles spéciales ou certains matériaux ne sont pas achetés. L'outil produit la forme annulaire finie à partir de la tôle.
Applications typiques
- Fabrication de rondelles adaptées aux assemblages boulonnés
- Fabrication de tailles spéciales et intermédiaires difficiles à approvisionner
- Rondelles à partir de la tôle courante de l'atelier et de matériaux définis
- Fabrication à la demande de rondelles pour réparations et constructions spéciales
- Fabrication en série de rondelles uniformes pour assemblages récurrents
Pour quelles entreprises
Employé en construction métallique, serrurerie, charpente acier et ateliers de réparation qui fabriquent eux-mêmes leurs rondelles au lieu de les acheter.
Questions fréquentes
Pourquoi poinçonner soi-même les rondelles plutôt que les acheter ?
Les rondelles poinçonnées en interne sont pertinentes lorsqu'on a besoin de tailles spéciales, de matériaux précis ou de petites quantités non disponibles en pièce normalisée. L'outil produit la forme extérieure et le trou central en une seule opération et rend l'atelier indépendant des approvisionnements.
Comment la rondelle est-elle formée lors du poinçonnage ?
L'outil poinçonne le trou central et cisaille le contour extérieur rond dans la tôle, de sorte que la forme annulaire finie est obtenue. Le résultat dépend de la conception de l'outil pour les diamètres intérieur et extérieur ainsi que de l'épaisseur de tôle travaillée.
