cisailles / poinçonneuses à levier Peddinghaus

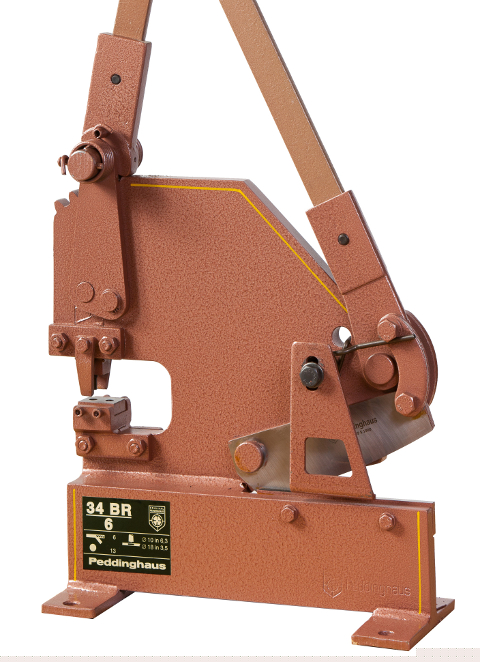

Cisaille-poinçonneuse combinée
Données techniques
| Modèle | 34 BR 6 P | |
| no. de réf. | 22020 | |
| tôle d'acier | jusqu'à mm | 6 |
| fers ronds | jusqu'à mm | 13 |
| longueur des lames | mm | 180 |
| poinçonnage | jusqu'à mm | Ø 10 dans 6,3 |
| ou | jusqu'à mm | Ø 18 dans 3,5 |
| col de cygne | mm | 90 |
| puissance de poinçonnage | kN | 80 |
| poids net | kg | 35 |
Toutes les performances se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de conception.
34 BR
Les capacités indiquées se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de construction.
Combinaison de la cisaille à tôle 1 BR 6 / 3 et de la poinçonneuse 21 / 8 P.
Deux commandes par levier individuelles permettent le travail simultané sur deux postes de travail.
Domaines d'application en construction métallique
La cisaille-poinçonneuse combinée réunit deux étapes de façonnage dans une seule machine à commande manuelle : la coupe de l'acier et le poinçonnage pour assemblages boulonnés. Profilés et tôles peuvent ainsi être coupés à longueur et dotés de trous d'assemblage à un seul poste de travail, sans repositionner la pièce. En atelier, cela évite des déplacements et un second appareil.
Applications typiques
- Coupe à longueur d'acier plat, de cornières et de profilés acier
- Poinçonnage de trous d'assemblage et de fixation en une passe avec la coupe
- Réalisation d'éclisses et de pièces d'assemblage avec trou et bord de coupe
- Préparation d'assemblages boulonnés en construction métallique et métallerie
- Coupe en atelier de petites séries sans machine à poinçonner ni cisaille séparées
Pour quelles entreprises
Utilisée en métallerie, serrurerie et construction métallique, où la coupe et le poinçonnage sont réalisés de manière compacte à un seul poste de travail.
Questions fréquentes
Quel avantage offre la combinaison cisaille-poinçonneuse ?
La coupe et le poinçonnage se font dans une seule machine, si bien qu'aucun second appareil ni repositionnement n'est nécessaire. Cela raccourcit le trajet de la matière brute à la pièce prête à assembler et économise de la place en atelier.
La coupe et le trou peuvent-ils être utilisés indépendamment ?
Oui, les zones de cisaillage et de poinçonnage sont des stations distinctes de la machine. Vous pouvez seulement couper un profilé à longueur, seulement le poinçonner, ou faire les deux successivement sur la même pièce.
Pour quels schémas de perçage la station de poinçonnage convient-elle ?
Elle convient pour des trous isolés d'assemblage et de fixation dans l'acier plat et les profilés acier. Le diamètre de trou possible dépend de l'épaisseur et de la résistance du matériau ; le couple poinçon-matrice adapté détermine la taille du trou.
