Datos técnicos
| herramientas | izquierda | centro |
| punzón no. | 272 | 292 |
| matriz no. | 271 | 291 |
| Ø max. mm | 32.0 | 44.0 |
Todos los datos de rendimiento se refieren a una resistencia del material de 450 N/mm². Sujeto a modificaciones de diseño.
- Peddinghaus Española, S.A.
- Pol. Ind. Gojain
- 01170 Legutiano - Alava - España
- tel. +34 945 46 53 70
- fax +34 945 46 55 26
Punzones y matrices versión americana

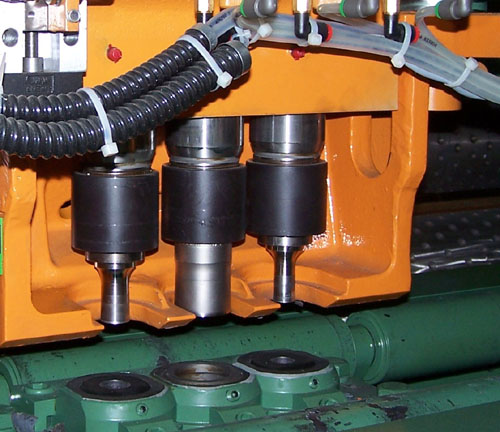

dispositivo de triple punzón para FPDB
Aplicaciones en la construcción metálica
Los punzones y matrices según norma estadounidense son los pares de herramientas para punzonadoras que generan el orificio propiamente dicho en la pieza. El punzón empuja el material contra la matriz correspondiente, cuyo filo de corte cizalla limpiamente el patrón de perforación. La ejecución según norma estadounidense afecta a las dimensiones y los alojamientos, de modo que las herramientas se ajustan a máquinas con el sistema de alojamiento correspondiente.
Aplicaciones típicas
- Punzonado de perfiles de acero, pletinas y chapas en punzonadoras
- Generación de aberturas redondas y conformadas para uniones atornilladas
- Mecanizado de patrones de perforación en cartelas y piezas de unión
- Cambio de herramienta para distintos diámetros de orificio y espesores de material
- Sustitución de pares punzón-matriz desgastados para conservar la calidad del orificio
Para qué empresas
Se utiliza en la construcción metálica y de acero, en cerrajerías y en empresas que mecanizan perfiles de acero con punzonadoras.
Preguntas frecuentes
¿Cuál es la diferencia entre punzón y matriz?
El punzón es la herramienta superior que empuja; la matriz es la pieza inferior con la abertura de corte. Al punzonar, el punzón empuja el material a través de la matriz, cuyo filo cizalla el orificio. Ambos forman un par ajustado entre sí con la holgura de corte adecuada.
¿Qué significa norma estadounidense en punzones y matrices?
La norma estadounidense se refiere a las dimensiones y alojamientos normalizados de las herramientas. Garantiza que el punzón y la matriz se ajusten a punzonadoras con el sistema de alojamiento correspondiente, a diferencia de las ejecuciones europeas distintas.
¿Por qué debe ser correcta la holgura de corte entre punzón y matriz?
La holgura de corte depende del tipo de material y del espesor de la chapa. Si se elige mal, se producen rebabas, desconchados o un mayor desgaste. Un par punzón-matriz bien ajustado proporciona un orificio limpio y una mayor vida útil de las herramientas.
