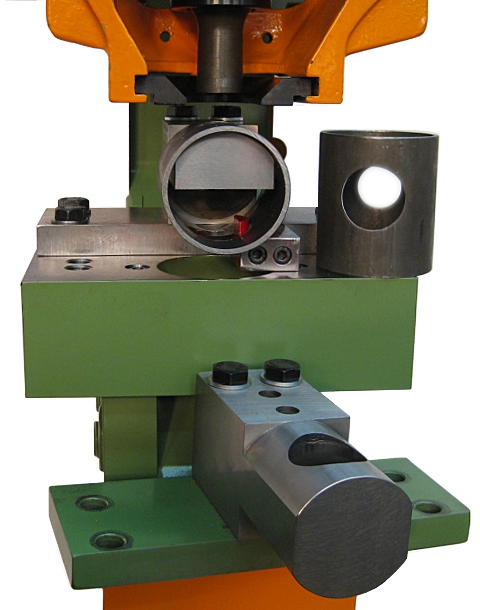

Peddinghaus Herramienta de punzonado de tubos pasante
Herramienta de punzonado de tubos para tubos de la serie 70
- Herramienta de punzonado de tubos

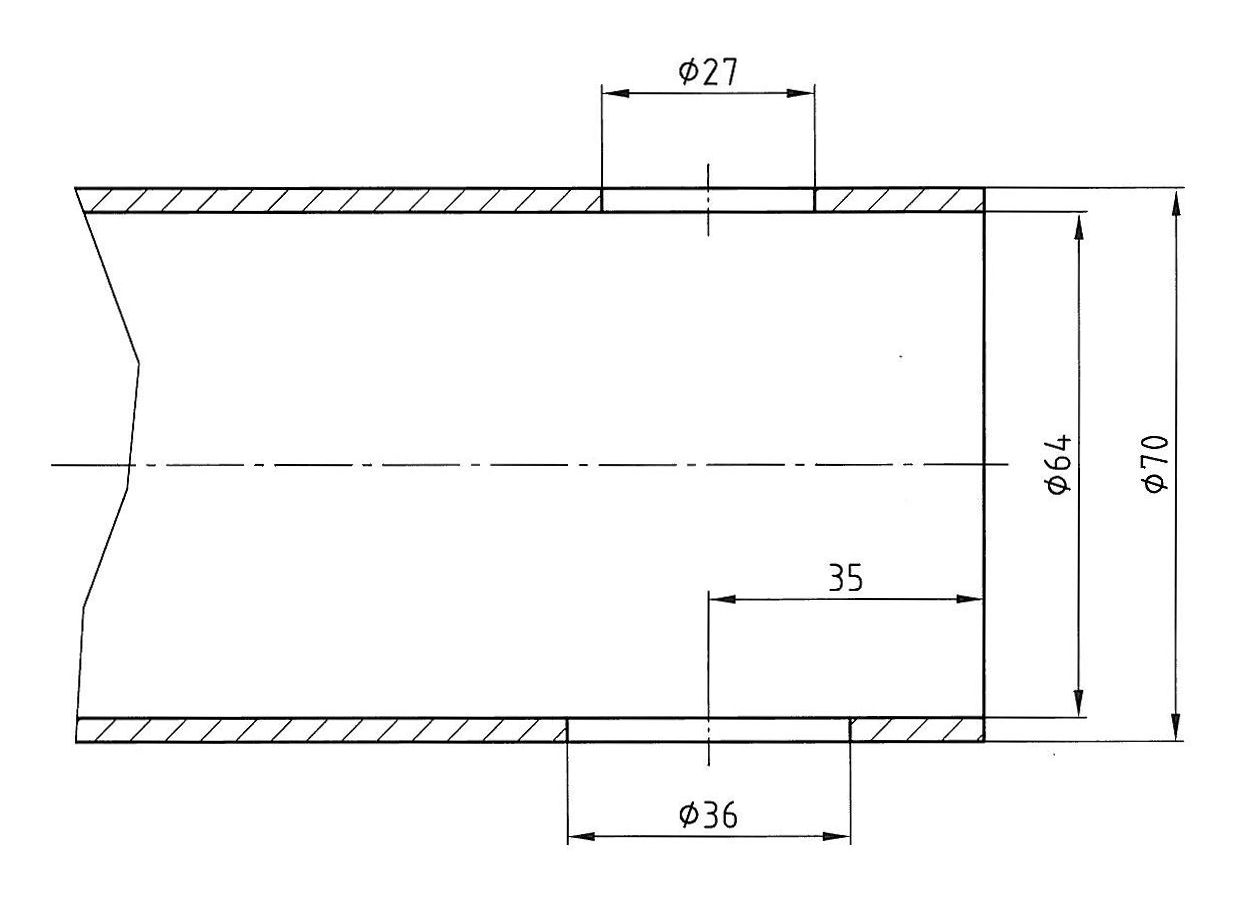

- para dos diámetros de orificio diferentes
- Ø 27,0 mm y Ø 36,0 mm
- con dos matrices de punzonado y tope de centrado
- para disposición de orificios enfrentada
- Art. n.º P-40635 620 19 00
Aplicaciones en la construcción metálica
Esta herramienta de punzonado de tubos está adaptada a tubos del tamaño 70 y punzona el perfil hueco a medida en una sola operación. Realiza orificios pasantes para uniones atornilladas y de inserción sin que el tubo tenga que cortarse ni taladrarse por separado. El diseño de la herramienta para el tamaño de tubo fijo garantiza una posición de orificio constante en series.
Aplicaciones típicas
- Punzonado de tubos del tamaño 70 para uniones atornilladas
- patrones de orificios recurrentes en secciones de tubo idénticas en serie
- orificios de fijación y pasantes en postes y tubos de bastidor
- orificios de conexión para conectores y travesaños en el perfil 70
- posición de orificio constante en la fabricación repetida de componentes idénticos
Para qué empresas
Se utiliza en la construcción metálica, la construcción en metal y la cerrajería, así como en la construcción de bastidores y barandillas con tubos del tamaño 70.
Preguntas frecuentes
¿Para qué tamaño de tubo está diseñada la herramienta?
Esta herramienta está adaptada específicamente a tubos del tamaño 70. El diseño fijo para un tamaño de tubo garantiza un apoyo y una posición de orificio constantes, lo que es especialmente importante en piezas de serie recurrentes.
¿Cuándo merece la pena una herramienta de punzonado de tubos de tamaño fijo frente a una universal?
Si se procesa predominantemente un tamaño de tubo, una herramienta adaptada a él ofrece una posición de orificio reproducible sin reequipamiento. Para dimensiones de tubo variables, una herramienta de tubo ajustable o de punzonado pasante es la opción más flexible.
