Peddinghaus Outil d’encochage de membrures
Outil de grugeage spécial
Données techniques

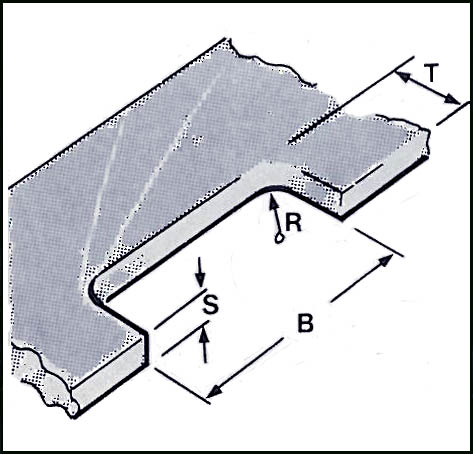

| B = | 100 mm | |
| T = | 30 mm | |
| R = | 20 mm | |
| S = | 10 mm |
Toutes les performances se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de conception.
pour la fabrication de raidisseurs pour la construction navale.
Photo:
Peddimax No. 1 équipé d'un
outil de grugeage
pour la fabrication de raidisseurs
no. de réf. 44600 6 9101 00
Domaines d'application en construction métallique
L'outil de grugeage pour couples est conçu pour la fabrication des couples destinés à la construction navale et gruge les évidements nécessaires au passage des membrures longitudinales. Il découpe les grugeages par lesquels les couples passent au-dessus des lisses, des porques longitudinales et des carlingues. On obtient ainsi la liaison par complémentarité de forme de la structure transversale à la structure longitudinale de la coque.
Applications typiques
- Grugeage des couples pour le passage des lisses et des membrures longitudinales
- Évidements sur les couples transversaux pour la liaison aux membrures longitudinales
- Préparation des profilés de couple pour la construction navale en acier
- Grugeages récurrents sur des séries de couples identiques
- Préparation des couples pour leur ajustement dans l'ossature longitudinale de la coque
Pour quelles entreprises
Employé en construction navale et construction navale en acier, ainsi que dans les chantiers navals et les entreprises sous-traitantes qui fabriquent des couples et des structures de coque.
Questions fréquentes
À quoi sert le grugeage des couples ?
Les couples forment la structure transversale de la coque et doivent être grugés pour le passage des membrures longitudinales continues telles que les lisses et les porques longitudinales. Les grugeages laissent passer les pièces longitudinales et assurent la liaison par complémentarité de forme entre l'ossature transversale et l'ossature longitudinale.
Pourquoi un outil dédié aux couples plutôt qu'un usinage libre ?
Un outil de grugeage adapté aux couples fournit des grugeages reproductibles sur un grand nombre de pièces identiques. C'est important en construction navale de série, afin que les couples puissent être ajustés avec précision au-dessus des membrures longitudinales.
