Peddinghaus Dispositif de poinçonnage pour presses excentriques – Série bleue
Pour utiliser les poinçons et matrices Peddinghaus de la série bleue dans une presse excentrique
Données techniques

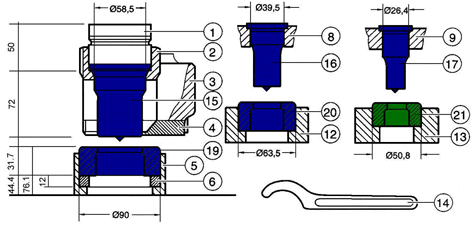

| rep. | description | no. de réf. |
| 1 | porte-poinçon 58 | 42200 5 4012 02 |
| 2 | écrou de fixation 58 | 44001 198 812 |
| 5 | porte-matrice | 44041 199 816 |
| 6 | bague de support | 44001 198 810 |
| 8 | douille de réduction 6/7 | 44001 198 814 |
| 9 | douille de réduction 3/7 | 44001 198 813 |
| 12 | bague de réduction 4/6 | 44001 199 818 |
| 13 | bague de réduction 3/6 | 44081 199 817 |
| 14 | clé de serrage | 7001810 80090 |
| jeu de pièces - dispositif de poinçonnage jusqu'à Ø 58 mm, complet | 44041 5 4012 90 | |
| comportant les rep. no. 1 à 14 | ||
| 15 | poinçon no. 7 | Ø 40,0 à 58,0 mm |
| 16 | poinçon no. 6 | Ø 26,5 à 39,5 mm |
| 17 | poinçon no. 3 | Ø 3,0 à 26,5 mm |
| Les rep. no. 3 (dévêtisseur) et no. 4 (plaque de dévêtisseur) ne font pas partie de la livraison. | ||
| 19 | matrice no. 6 | Ø 40,2 à 68,7 mm |
| 20 | matrice no. 4 | Ø 5,2 à 40,7 mm |
| 21 | matrice no. 3 | Ø 3,2 à 33,2 mm |
Toutes les performances se réfèrent à une résistance du matériau de 450 N/mm². Sous réserve de modifications de conception.
catalogue no. 7 Série bleue PDF [476 Ko]
Dispositif de poinçonnage jusqu'à Ø 58 mm
Domaines d'application en construction métallique
Le dispositif de poinçonnage pour presses à excentrique reçoit des outils de poinçonnage du programme de stock Peddinghaus et permet de les utiliser sur une presse à excentrique existante. On peut ainsi réaliser des perçages et des usinages sur les profilés acier et la tôle sans avoir à acquérir une poinçonneuse dédiée. Le dispositif guide le poinçon et la matrice l'un par rapport à l'autre et assure un positionnement d'outil propre et reproductible.
Applications typiques
- Utilisation des presses à excentrique existantes pour le poinçonnage de plats et de tôles
- Emploi d'outils de poinçonnage du programme de stock Peddinghaus sur la presse
- Réalisation de plans de perçage pour les assemblages boulonnés sur platines d'assemblage et goussets
- Poinçonnages récurrents en production de série et de petite série
- Usinage de pièces en profilé et en tôle sans poinçonneuse séparée
Pour quelles entreprises
Le dispositif est utilisé par les entreprises de construction métallique et de serrurerie ainsi que par le négoce de l'acier et les sous-traitants qui souhaitent employer une presse à excentrique existante pour des travaux de poinçonnage.
Questions fréquentes
Quels outils s'adaptent au dispositif de poinçonnage ?
Le dispositif est conçu pour les outils de poinçonnage du programme de stock Peddinghaus. Le poinçon et la matrice sont installés dans le dispositif et guidés l'un par rapport à l'autre, de sorte que des perçages aux cotes précises sont obtenus sur la presse à excentrique.
Ai-je impérativement besoin d'une poinçonneuse dédiée pour les travaux de poinçonnage ?
Non. Le dispositif de poinçonnage permet d'utiliser une presse à excentrique existante pour les travaux de perçage. C'est judicieux lorsqu'une presse est déjà en service dans l'atelier et qu'aucune poinçonneuse séparée ne doit être acquise.
À quoi servent les perçages en construction métallique ?
Les perçages servent avant tout à préparer les assemblages boulonnés, par exemple sur les goussets, les platines d'assemblage et les éclisses. Un plan de perçage propre et aux cotes précises est la condition d'un montage ultérieur sur chantier.
