Peddinghaus Table de support de matériau – Réf. 557
Table de support du matériau
- enfichable
- réglette de butée 1.000 mm
- avec graduation en mm
- 2 doigts de butée
- pour dispositif de poinçonnage standard jusqu'à 31 mm Ø no. de réf. P-40800 6 6004 00
- pour dispositif de poinçonnage spécial jusqu'à 58 / 65 mm Ø no. de réf. P-40800 6 6007 00
- enfichable
- avec graduation en mm
- réglette de butée 1.000 mm
- deux doigts de butée
- pour utilisation avec la barre de mesurage LML (no. de réf. 524)
- pour dispositif de poinçonnage standard jusqu'à 31 mm no. de réf. P-40800 6 6008 00
- pour dispositif de poinçonnage spécial jusqu'à 58 / 65 mm no. de réf. P-40800 6 6009 00
conçue pour poinçonneuses à profondeur du col de cygne de 200 mm min., p. ex. les modèles:
Peddicat No. 1 Peddiworker No. 1 Hydraulic 280
no. de réf. 557
Poinçonneuse Hydraulic 280 équipée de la table de support 557 LML et de la barre de mesurage LML (no. de réf. 524), 3 mètres, montée côté gauche, pour poinçonner des séries de trous dans du fer plat et des cornières

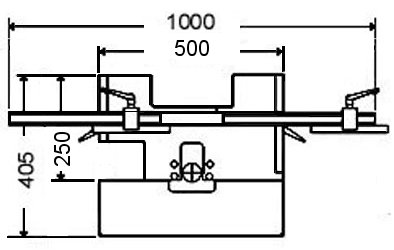

no. de réf. 557 LML
Données techiques
Domaines d'application en construction métallique
La table de support de matière, Kenn-Nr. 557, sert de surface d'appui et de guidage pour les pièces sur la machine. Elle maintient les profilés et les tôles à hauteur constante lors du poinçonnage, du cisaillage et de l'usinage et facilite une amenée sûre de la matière.
Applications typiques
- Soutien de profilés acier et de fers plats lors de l'usinage
- Support horizontal de tôles lors du poinçonnage et du cisaillage
- Guidage de la pièce vers l'axe de l'outil
- Prévention du fléchissement sur les sections plus longues
- Manipulation facilitée au poste de travail
Pour quelles entreprises
Utilisée dans la construction métallique, la serrurerie et le négoce de l'acier pour l'usinage de profilés et de tôles.
Questions fréquentes
Quel est l'intérêt d'un support de matière fixe ?
Le support maintient la pièce à hauteur constante et la soutient, de sorte que la matière est conduite droit vers l'outil. Cela améliore la répétabilité lors du poinçonnage et du cisaillage et soulage l'opérateur.
Quelle matière peut être usinée sur la table de support ?
Généralement des profilés acier, des fers plats et des tôles poinçonnés, cisaillés ou usinés sur la machine. La surface plane sert d'appui et de guide à la pièce.
