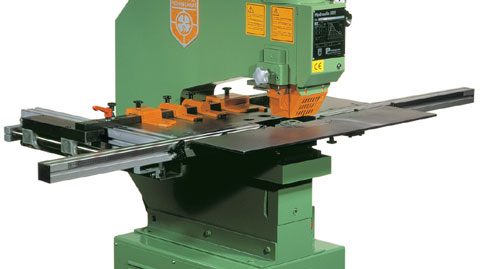

système de butée Peddinghaus type WBL – réf. 533
Système de butée WBL-plus

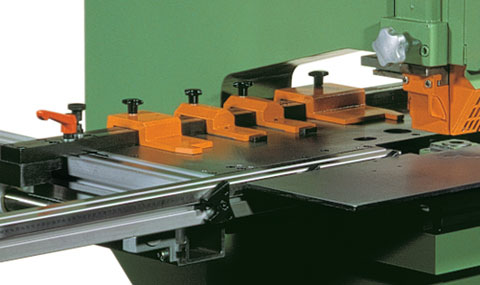

Équipement livré
- listeau de réglage de la profondeur avec butées à cran réglables
- butées à ressort
- butées latérales
- barre de mesurage avec cames escamotables
- support avant enfichable
fourni pour les modèles
no. de réf. 533

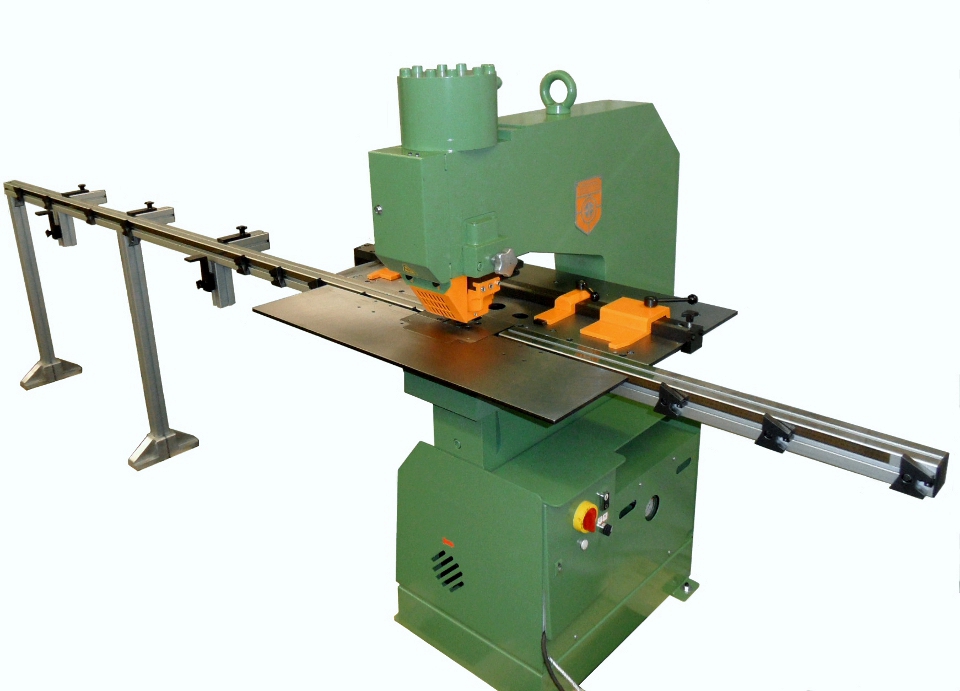

Poinçonneuse Hydraulic 502 équipée du système de butée WBL 4/10 Plus et de la barre de mesurage type LML, 3 mètres, no. de réf. 524
Domaines d'application en construction métallique
Le système de butée WBL-plus (réf. 533) est un système de positionnement et de mesure pour la coupe à longueur et l'usinage reproductibles des profilés et du matériau plat. Il définit la cote de butée de la pièce, de sorte que les cotes récurrentes sont réglées de manière fiable sans nouveau traçage.
Applications typiques
- Réglage de cotes de butée récurrentes lors de la coupe à longueur de profilés acier
- Positionnement de l'acier plat et de l'acier cornière avant le poinçonnage ou la coupe
- Fabrication en série de pièces identiques telles qu'éclisses, goussets et tronçons de profilé
- Mise en butée reproductible sans traçage ni nouveau mesurage répétés
- Complément des cisailles, poinçonneuses et machines à poinçonner par une solution de butée de longueur définie
Pour quelles entreprises
Utilisé en construction métallique, serrurerie et négoce de l'acier pour des travaux en série et répétitifs précis sur profilés et matériau plat.
Questions fréquentes
Que permet le système de butée WBL-plus ?
Il positionne les profilés et le matériau plat de manière reproductible contre une butée définie, de sorte que les cotes récurrentes de longueur et d'usinage sont réglées sans devoir tracer et mesurer chaque pièce à nouveau.
Pour quels travaux un système de butée convient-il en construction métallique ?
Il convient partout où des cotes identiques reviennent en série, par exemple lors de la coupe à longueur de tronçons de profilé identiques ou du poinçonnage de plusieurs pièces au même schéma de perçage. Le système de butée garantit que chaque pièce est usinée à la même position.
Pourquoi un système de butée défini plutôt qu'un positionnement à main levée ?
Un système de butée fixe garantit que chaque pièce est en appui exactement de la même façon et évite les écarts dimensionnels dus à un placement manuel imprécis. Cela augmente la précision dimensionnelle et accélère les travaux répétitifs.
