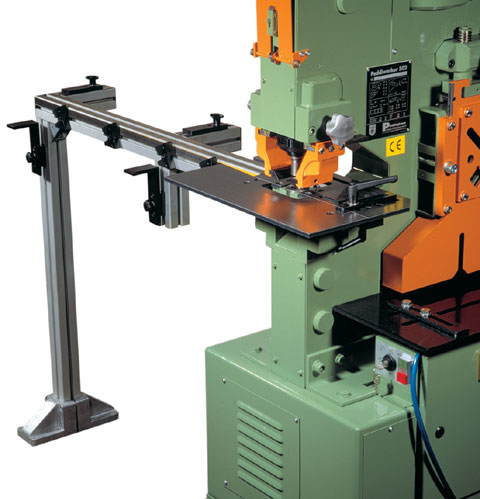

barre de mesurage Peddinghaus type LML – réf. 524
Barre de mesurage type LML
- support du matériau, réglable en hauteur
- listeau de réglage de la profondeur
- 3 butées basculantes par mètre
- fournie en longueurs de: 1 mètre 2 mètres 3 mètres
- pour tous les modèles de machines, possibilité d'adaptation ultérieure
no. de réf. 524
Tables de support pour utilisation avec la barre de mesurage LML

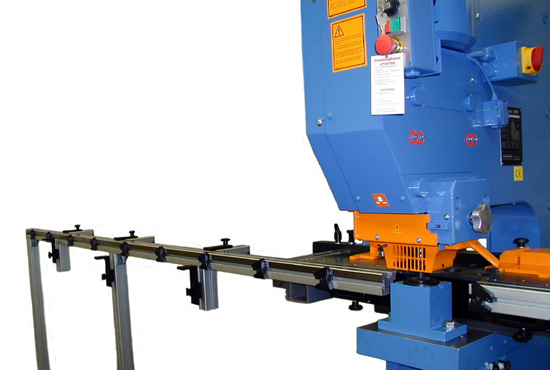

Barre de mesurage LML 524 combinée avec système de butée WBL 4/10 réf. 533.
Domaines d'application en construction métallique
Les tables de support de matériau pour la réglette de mesure de longueur type LML (réf. 524) portent les profilés et barres longs pendant la mesure et l'usinage et maintiennent le matériau à la hauteur de la réglette de mesure. Ainsi, même un matériau long et encombrant peut être guidé en toute sécurité contre la butée et amené à longueur.
Applications typiques
- Support de barres longues de profilés acier et d'acier plat lors de la coupe à longueur
- Guidage du matériau en liaison avec la réglette de mesure LML pour des coupes précises
- Pose sûre de matériau long lors du poinçonnage et de l'usinage
- Prévention de la flexion des pièces longues, pour que la cote de butée soit correcte
- Extension de la zone de travail sur cisailles, poinçonneuses et machines à poinçonner
Pour quelles entreprises
Utilisées en construction métallique, serrurerie et négoce de l'acier, où des profilés et barres longs sont usinés à la cote.
Questions fréquentes
À quoi servent les tables de support de matériau sur une machine d'usinage ?
Elles portent le matériau profilé et plat long pendant l'usinage et le maintiennent à l'horizontale à hauteur de travail. La pièce ne fléchit donc pas, peut être guidée en toute sécurité contre la butée et la longueur relevée correspond à la cote de coupe réelle.
Comment les tables de support fonctionnent-elles avec la réglette de mesure LML ?
Les tables de support guident le matériau à la hauteur de la réglette de mesure, de sorte que la barre glisse à fleur contre la butée et que la cote puisse être lue directement sur la réglette. Les deux composants forment ensemble une zone continue de mesure et de support pour le matériau long.
Pourquoi un support est-il important pour les profilés longs ?
Sans support, le matériau long fléchit sous son propre poids, ce qui fausse la cote de butée et rend la manutention dangereuse. Les tables de support maintiennent la barre droite et à hauteur, ce qui permet un travail précis et sûr.
