table de support du matériau Peddinghaus – réf. 517 + 539
- courte, alignée avec le porte-matrice
- trois listeaux de butée
- pour dispositif de poinçonnage standard avec porte-matrice 802 ou porte-matrice universel
- complète
- no. de réf. 40620 660 03 00
- courte
- support frontal enfichable
- trois listeaux de butée
- complète
- no. de réf. 40620 660 09 00
- courte
- support frontal enfichable
- complète
- no. de réf. 40627 660 29 00
conçue pour poinçonneuses d'une profondeur du col de cygne de 155 mm min. p. ex. pour les modèles
Hydraulic 280 Peddicat 380
Peddicat 500
Peddiworker 502
Peddicat 802
Peddimax 602
no. de réf. 517
conçue pour poinçonneuses d'une profondeur du col de cygne de 155 mm min. p. ex. pour les modèles
Peddibasic No. 1
Peddicat No. 1
Peddiworker No. 1
Hydraulic 280
Peddicat 380
Peddicat 500
Peddiworker 502
Peddiworker 802
Peddimax 602
no. de réf. 539

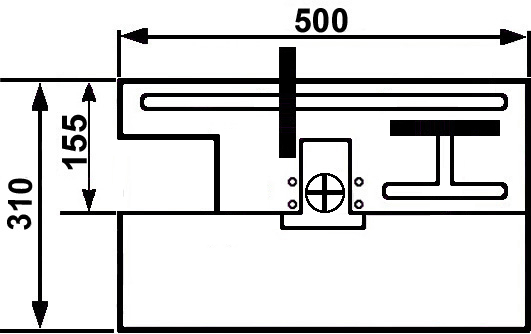

table de support du matériau 539 LML
pour utilisation avec la
barre de mesurage LML, no. de réf. 524
no. de réf. 539 LML
Domaines d'application en construction métallique
Les tables d'appui matière 517 et 539 sont des dispositifs d'appui qui portent la pièce sur le côté de la machine à hauteur de travail. Elles prolongent la surface d'appui, de sorte que les profilés longs et les tôles reposent à plat et sont soutenus et guidés en toute sécurité lors du poinçonnage, du cisaillage ou du traçage.
Applications typiques
- Prolongement de la surface d'appui pour profilés acier longs et plats
- Soutien des pièces qui dépassent de la table de la machine
- Surface d'appui pour les tôles lors du perçage et du cisaillage
- Alignement et positionnement du matériau dans le plan d'usinage
- Constitution d'un poste de travail continu avec la machine et la butée
Pour quelles entreprises
Utilisées en construction métallique et négoce de l'acier pour le soutien de la pièce sur machines d'usinage, poinçonneuses et cisailles.
Questions fréquentes
Quelle est la différence entre les deux tables d'appui 517 et 539 ?
Toutes deux sont des tables d'appui matière destinées à soutenir la pièce, mais elles diffèrent par leur forme constructive et leurs dimensions, et donc par la plage de travail couverte. La variante adaptée à votre machine et à vos longueurs de pièce se détermine à l'aide de la référence et de la documentation de la machine.
Pourquoi des appuis supplémentaires sont-ils utiles avec du matériau long ?
Les profilés et les plats longs fléchissent sans appui et peuvent se déplacer pendant l'usinage. Des tables d'appui supplémentaires maintiennent la pièce dans le plan, facilitent le positionnement et assurent une manipulation sûre.
