Peddinghaus Herramienta de punzonado de tubos pasante
Dispositivo de punzonado para agujeros pasantes
- Peddinghaus Española, S.A.
- Pol. Ind. Gojain
- 01170 Legutiano - Alava - España
- tel. +34 945 46 53 70
- fax +34 945 46 55 26
- Util de punzonado
- Ø 13 mm
- para tubo Ø 48,3 × 3,2 mm
- punzonados pasantes (60 mm de recorrido)
- distancia del agujero al final del tubo: max. 35 mm
- incluye cesta de protección*
- Referencia P-42224 620 43 00
Punzonadora modelo Hydraulic 280
Versión especial con 60 mm de recorrido
*no mostrada en la foto
Aplicaciones en la construcción metálica

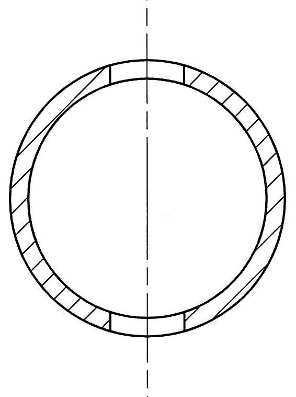

La herramienta de punzonado pasante para tubos perfora tubos redondos y perfiles huecos al atravesar el punzón ambas paredes del tubo en una sola carrera. Así se obtienen orificios pasantes alineados para uniones atornilladas y empernadas sin necesidad de abrir el tubo. Se emplea allí donde los tubos deben atornillarse, atravesarse o equiparse con conectores transversales.
Aplicaciones típicas
- Orificios pasantes para uniones atornilladas en tubos de barandillas, andamios y bastidores
- Patrones de perforación para pernos pasantes y travesaños
- Orificios de fijación en postes tubulares y estructuras de pasamanos
- Perforaciones para conectores de tubo y nudos de unión en construcción de bastidores tubulares
- Pares de orificios alineados sin desfase en ambas paredes del tubo
Para qué empresas
Se emplea en construcción metálica, cerrajería y estructuras de acero, así como en la fabricación de barandillas, andamios y bastidores tubulares.
Preguntas frecuentes
¿Por qué punzonar los tubos en lugar de taladrarlos?
El punzonado pasante atraviesa ambas paredes de forma alineada en una sola carrera, sin tener que sujetar, granetear y taladrar el tubo en dos operaciones distintas. Esto ahorra tiempo de trazado y de preparación y evita el desfase entre ambos orificios.
¿El tubo conserva su forma durante el punzonado?
La herramienta está concebida para el punzonado pasante de tubos, de modo que el punzón atraviesa limpiamente ambas paredes. Para un resultado con poca deformación son decisivos un diámetro de punzón adecuado, el espesor de pared del tubo y el correcto asiento del tubo en la herramienta.
