Peddinghaus Dispositivo de punzonado para prensas excéntricas – Serie verde
Para las herramientas estándar de punzonado de Peddinghaus de la Serie verde para punzonadoras excéntricas
Datos técnicos

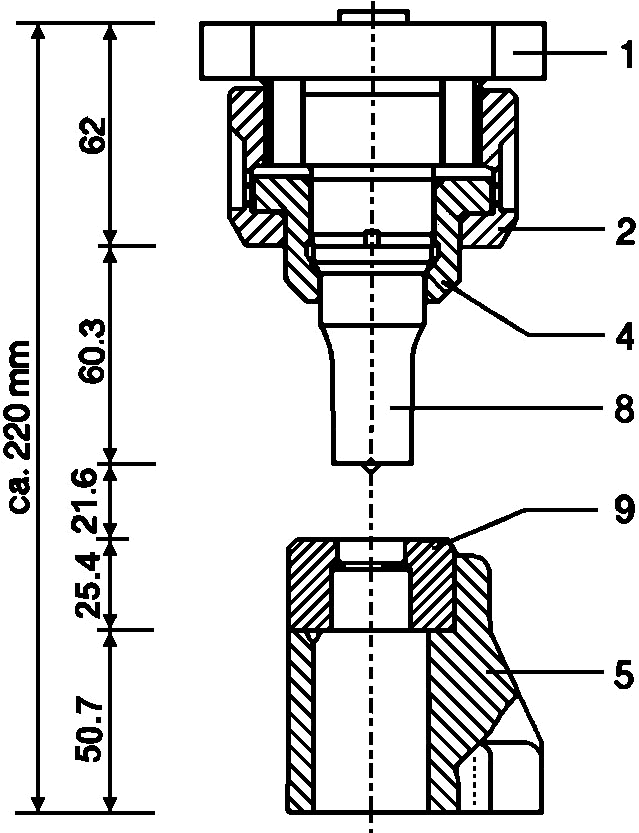

| Ref. | Descripción | Nº Ref. |
| 1 | portapunzón | 40615 5 6001 00 |
| 2 | tuerca tensora | 44081 198 991 |
| 3 | manguito de reducción | 44081 198 503 |
| 4 | tensor rápido | 42030 6 2191 02 |
| 5 | portamatriz | 44041 5 4016 02 |
| 6 | llave de gancho | 7001810 80090 |
| 7 | punzón nº 2 | 3,0 a 19,0 mm Ø |
| 8 | punzón nº 5 | 18,0 a 32,0 mm Ø |
| 9 | matriz nº 3 | 3,2 a 33,2 mm Ø |
| dispositivo de punzonado, completo que consiste en el conjunto de referencias nº 1 a 6 | 44041 5 4016 90 |
Todos los datos de rendimiento se refieren a una resistencia del material de 450 N/mm². Sujeto a modificaciones de diseño.
Peddinghaus Española, S.A. Pol. Ind. Gojain 01170 Legutiano - Alava - España
tel. +34 945 46 53 70 fax +34 945 46 55 26
Dispositivo de punzonar hasta Ø 31 mm
Aplicaciones en la construcción metálica
El dispositivo de punzonado para prensas excéntricas amplía una prensa existente con la posibilidad de punzonar y mecanizar perfiles de acero y chapa. Aloja el punzón y la matriz, los guía con precisión entre sí y hace así posible el trabajo de punzonado en la prensa excéntrica. De este modo se puede aprovechar la maquinaria existente para tareas de mecanizado adicionales.
Aplicaciones típicas
- Punzonado de pletina, chapa y perfiles en la prensa excéntrica existente
- Realización de patrones de taladros atornillados en placas de unión y cartelas
- Mecanizado de orejetas, planos y piezas de unión
- Perforaciones repetibles en la fabricación de pequeñas series
- Ampliación de la capacidad de la prensa con tareas de punzonado sin punzonadora independiente
Para qué empresas
Los usuarios habituales son la construcción metálica, la cerrajería y la fabricación por encargo, que emplean una prensa excéntrica de forma flexible también para tareas de punzonado y perforación.
Preguntas frecuentes
¿Qué aporta un dispositivo de punzonado en la prensa excéntrica?
Mantiene el punzón y la matriz en la posición correcta entre sí y transmite la carrera de la prensa a la herramienta de punzonado. Así se obtienen perforaciones con la medida exacta en la prensa excéntrica, sin necesidad de una punzonadora independiente.
¿Merece la pena el dispositivo para trabajos de punzonado ocasionales?
Precisamente en tareas de punzonado ocasionales o cambiantes el dispositivo puede resultar útil, porque aprovecha una prensa ya disponible. No es necesario adquirir una máquina adicional para ello.
